產品名稱：[ZRXNYQD-17整車控制器VCU電路板學習平臺]

---

上海中人專業提供ZRXNYQD-17整車控制器VCU電路板學習平臺,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRXNYQD-17整車控制器VCU電路板學習平臺，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRXNYQD-17整車控制器VCU電路板學習平臺，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.

本文關鍵詞：ZRXNYQD-17整車控制器VCU電路板學習平臺

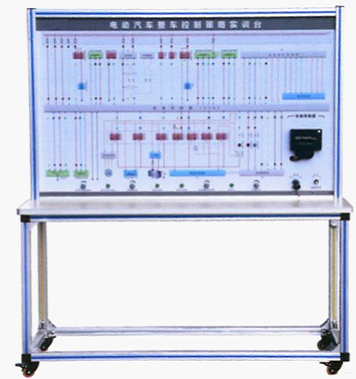

ZRXNYQD-17整車控制器VCU電路板學習平臺

一、產品簡介

 選用純電動汽車整車控制系統原理為基礎制作的實驗實訓臺架，可完成純電動汽車整車控制系統相關的實驗實訓內容，純電動汽車整車控制系統教學板可與系統實物硬件平臺連接使用。適合于各類院校對純電動汽車整車控制系統等理論和維修實訓的拆裝與維護、結構與原理認知、系統操作、功能動態演示、故障檢測與診斷教學需要。

二、功能特點

1.純電動汽車整車控制系統教學板與系統實物硬件平臺連接使用，展示整車控制系統的結構與原理、動態演示整車控制系統工作過程。

2.純電動汽車整車控制系統教學板,包含整車控制器VCU及控制系統的電路圖板與結構原理圖。

3.安裝有診斷座接口，可連接專用或通用型汽車解碼器，對電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。

4.面板采用4mm厚鋁塑板，立式安裝面板UV平板噴繪打印有彩色完整標準系統圖板；學員可直觀對照圖板和實物，認識和分析系統的工作原理。

5.面板上安裝有檢測端子、可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。

6.安裝故障模擬系統，能實現低壓電路系統故障設置及診斷排除，可設置常見故障的設置及考核故障點15個。

7.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。

8.配套實訓(實驗)指導書等教學資料，包含工作原理、實訓項目、故障設置及分析等要點說明。

9.安裝安全保護裝置：急停開關、機械式電源總開關、維修開關、轉動部位防護保護罩、高壓安全防護裝置與警告提示。

三、技術規格

1.外形尺寸：1500×700×1700(長×寬×高)

2.面板外形尺寸：1448×940mm（長*寬）

3.移動腳輪：100*60mm

4.工作溫度：-40℃～+50℃

5.工作電源：DC12V

四、實訓（實驗）項目

1.純電動汽車整車控制器VCU及其控制系統組成結構。

2.純電動汽車整車控制器VCU及其控制系統工作原理。

3.純電動汽車整車控制器VCU及其控制系統故障診斷與排除。

4.純電動汽車整車控制器VCU及其控制策略演示驗證操作，并對控制策略進行檢測分析診斷。

五、基本配置

(知豆301純電動汽車)整車控制器VCU及控制系統實物硬件平臺、控制策略演示的開關與指示燈及電位計等、上位機軟件、一體化全鋁合金型材搭建的移動臺架（1500×700×1700mm ,帶自鎖腳輪裝置，帶安裝檢測端子的原理面板1448×940mm）、故障考核系統、設備操作說明書。

原文網址：http://www.researchartschools.com/proshow.asp?ID=1785

---

尊敬的用戶： 如果您對我們的ZRXNYQD-17整車控制器VCU電路板學習平臺比較滿意，想要建設與ZRXNYQD-17整車控制器VCU電路板學習平臺相關的實訓室或者想要知道更多的資料，請直接在線咨詢或者來電詳詢，我們會有專門的客服和您對接，幫助您了解ZRXNYQD-17整車控制器VCU電路板學習平臺。
售后：我們承諾在質保期內，若ZRXNYQD-17整車控制器VCU電路板學習平臺出現屬于質量問題造成零部件損壞的，我們提供免費維護與維修，若需要專業的技術人員進行維修，我們也可以通過對ZRXNYQD-17整車控制器VCU電路板學習平臺故障診斷后，派人上門維。中人公司還承諾：在質保期外，維修和更換ZRXNYQD-17整車控制器VCU電路板學習平臺零部件僅收成本費的。

---
