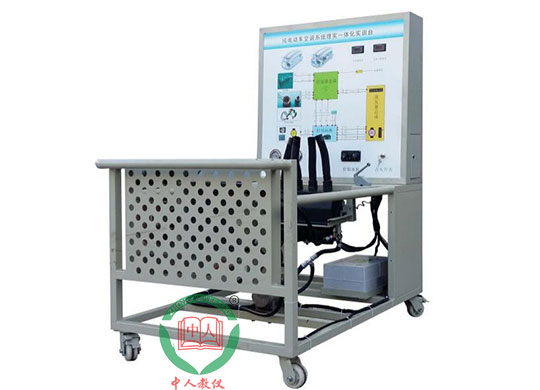

ZRXNYC-06新能源電動車空調實訓臺

參考圖片

一、產品簡介
該設備采用電動汽車空調系統為基礎，充分展示電動汽車空調系統的組成結構和工作過程。
適用于各院校對電動汽車空調系統理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的電動汽車空調系統，充分展示電動汽車空調系統的組成結構和工作過程。
2.由電動汽車電源系統做為動力源，驅動空調壓縮機工作。操作空調控制面板，可真實演示電動汽車空調系統的工作過程以及工作原理。
3.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；UV平板噴繪面板打印有永不褪色的彩色電路圖與工作原理圖；學員可直觀對照電路圖和實物，認識和分析電動汽車空調系統的工作原理。
4.實訓臺面板上安裝有檢測端子，可直接在面板上檢測空調系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.實訓臺面板上安裝有高、低壓力表，進出風口溫度表，可實時顯示空調管路壓力、進出風口溫度的參數變化。
6.實訓臺提供了學員練習加注制冷劑、檢漏等實操工作平臺。
7.設備檢測面板正前方底座上配有臺面，方便放置資料、檢測儀器等。
8.實訓臺底座采用鋼結構焊接，正前方/兩側焊接圓形護手桿，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、技術規格
外形尺寸：1500×1000×1700mm(長×寬×高)
動力電源：原電動汽車電源
制冷劑：R134a
工作溫度：-40℃～+50℃
高壓壓力表：0～1.5MPa
低壓壓力表：0～0.3MPa
顏色：色卡7032
鋼管：40*40*3mm
面板機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：120*80mm

四、基本配置(每臺)

序號	名稱	規格型號	單位	數量
1	檢測控制面板(面板柜)	裝有各種檢測端子以及彩色電路圖和原理圖（9509004mm)	套	1
2	點火開關		個	1
3	高壓壓力表	R134a，0～3.5MPa	個	1
4	低壓壓力表	R134a，0～1.5MPa	個	1
5	數字式進風口溫度表		個	1
6	數字式出風口溫度表		個	1
7	空調控制器總成	原車全新	套	1
8	空調蒸發箱總成	原車全新	套	1
9	電動汽車空調壓縮機總成	原車全新,48V	套	1
10	膨脹閥總成	原車全新	套	1
11	干燥器總成	原車全新	套	1
12	鼓風機總成	原車全新	套	1
13	冷凝器	原車全新	個	1
14	冷卻電子風扇	原車全新	套	1
15	電動汽車空調控制器(驅動電機變頻器)及操縱開關組件	原車全新,48V	套	1
16	電動汽車電池組	原車全新,48V	套	1
17	DC/DC系統	原車全新	套	1
18	移動臺架(帶自鎖腳輪裝置)	1500×1000×1700mm(長×寬×高)	臺	1
19	車載充電器與充電口	配套	套	1
20	故障模擬與排除裝置		套	1
21	設備教師手冊		套	1
22	設備合格證、保修卡		套	1
