產品名稱：[ZRXNYC-02純電動汽車能量管理系統示教板]
上海中人專業提供ZRXNYC-02純電動汽車能量管理系統示教板,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRXNYC-02純電動汽車能量管理系統示教板，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRXNYC-02純電動汽車能量管理系統示教板，是中人公司的品質效益保障教學產品。
文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：
ZRXNYC-02純電動汽車能量管理系統示教板
ZRXNYC-02純電動汽車能量管理系統示教板

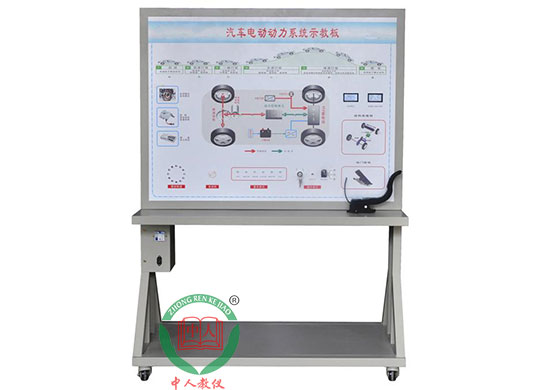

參考圖片
一、概述
本設備可展示純電動汽車能量系統，態模擬系統的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車六種工況下的能量流動方向以及電動機的運行狀態，動態展示純電動汽車能量系統工況。
適用于各院校對《新能源汽車與電力電子技術》純電動汽車能量系統的教學需要。
二、功能特點
1.完整展示了純電動汽車能量管理系統，可以動態模擬純電動汽車的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車六種工況下的能量流動方向以及電動機的運行狀態。
2.示教板面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板UV平板噴繪打印有永不褪色的彩色電路圖與工作原理示意圖。
3.示教板面板上安裝有點火開關、工況開關、油門踏板、擋位開關、制動開關、數字轉速表、電流指示表等，并輔以發光二極管進行系統流向的動態指示，設有一臺模擬電機用來演示電動機的工作狀態。
4.示教板面板部分采用1.5mm厚冷板沖壓成形框架結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的桌面，方便放置資料、輕型檢測儀器等。
5.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、技術規格
1.外接電源：交流220V±10% 50Hz(充電工況）
2.工作電壓：220V
3.工作溫度：-40℃～+50℃
4.外形尺寸：1240×600×1700mm(長×寬×高)
5.工作溫度：-40℃～+50℃
6.設備顏色：標準7032等
7.設備鋼管：40*40*3mm
8.設備機柜：1.5mm冷板沖壓成形，背面設置維修門；
9.移動腳輪：100*60mm
四、基本配置(每臺)
|
序號
|
名稱
|
規格型號
|
單位
|
數量
|
|
1
|
原理面板
|
彩色原理圖/4mm鋁塑板UV平板噴繪
|
套
|
1
|
|
2
|
啟動開關
|
配套
|
套
|
1
|
|
3
|
油門踏板
|
配套
|
套
|
1
|
|
4
|
檔位開關
|
配套
|
套
|
1
|
|
5
|
制動開關
|
配套
|
套
|
1
|
|
6
|
數字轉速表
|
配套
|
套
|
1
|
|
7
|
電流指示表
|
配套
|
套
|
1
|
|
8
|
發光二極管閃光燈燈條
|
配套
|
套
|
1
|
|
9
|
電子油門踏板
|
配套
|
套
|
1
|
|
10
|
模擬電機
|
配套
|
套
|
1
|
|
11
|
12V開關電源
|
配套
|
套
|
1
|
|
12
|
繼電器
|
配套
|
套
|
1
|
|
13
|
保險絲盒
|
配套
|
個
|
1
|
|
14
|
故障設置和考核系統
|
配套
|
套
|
1
|
|
15
|
移動臺架(帶自鎖腳輪裝置)
|
1240×600×1700mm(長×寬×高)
|
臺
|
1
|
|
16
|
教師手冊
|
配套
|
套
|
1
|
|
17
|
合格證與保修卡
|
配套
|
套
|
1
|
原文網址：
http://www.researchartschools.com/proshow.asp?ID=1404
尊敬的用戶：
如果您對我們的ZRXNYC-02純電動汽車能量管理系統示教板比較滿意，想要建設與ZRXNYC-02純電動汽車能量管理系統示教板相關的實訓室或者想要知道更多的資料，請直接在線咨詢或者來電詳詢，我們會有專門的客服和您對接，幫助您了解ZRXNYC-02純電動汽車能量管理系統示教板。
售后：我們承諾在質保期內，若ZRXNYC-02純電動汽車能量管理系統示教板出現屬于質量問題造成零部件損壞的，我們提供免費維護與維修，若需要專業的技術人員進行維修，我們也可以通過對ZRXNYC-02純電動汽車能量管理系統示教板故障診斷后，派人上門維。中人公司還承諾：在質保期外，維修和更換ZRXNYC-02純電動汽車能量管理系統示教板零部件僅收成本費的。
