產品名稱：[ZRJX-LXC螺旋傳動參數與效率比較實驗臺]

---

上海中人專業提供ZRJX-LXC螺旋傳動參數與效率比較實驗臺,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRJX-LXC螺旋傳動參數與效率比較實驗臺，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRJX-LXC螺旋傳動參數與效率比較實驗臺，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.

本文關鍵詞：ZRJX-LXC螺旋傳動參數與效率比較實驗臺

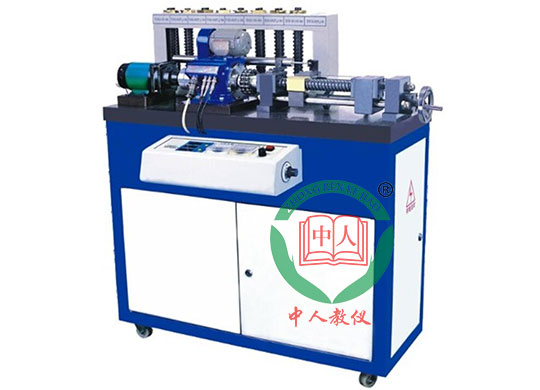

ZRJX-LXC螺旋傳動參數與效率比較實驗臺

該實驗臺可進行三種牙型共九對不同螺旋副的幾何尺寸、位移、受力及傳動效率的測試實驗，采用先進的數據采集傳輸系統和數據處理分析軟件，是機械設計實驗室的重要設備之一。

實驗項目內容：

1.矩形、梯形、鋸齒形螺旋副幾何參數與位移關系測試；

2.矩形、梯形、鋸齒形螺旋副的受力測試；

3.矩形、梯形、鋸齒形螺旋副的傳動效率測試與分析；

主要技術特點：

1.實驗臺由帶減速器的直流調速電機驅動，配有設計巧妙的試件快速裝卸和調整機構，輸入螺桿端裝有轉矩轉速傳感器，輸出螺母端裝有直線位移傳感器及負載裝置。

2.配有三種牙型的螺旋副，其中梯形的有5種導程，矩形及鋸齒形的各有兩種導程。用來測試不同牙型不同導程的螺旋傳動輸入轉矩及轉速、螺母移動線速度,計算其傳動效率。

3.采用了高精度的ZJ5轉矩轉速傳感器，測量精度為+0.27%;配有數據采集放大傳輸系統和數據處理分析軟件，采用RS232串口與計算機連接，可清晰直觀地顯示各種數據及曲線。

4.實驗臺外形為工作臺板+箱柜落地式結構，裝有可調地腳螺栓和活動輪，便于實驗室調整布置。

主要配置及技術參數：

1.被測螺旋副：

(1)中32單、雙線矩形螺紋螺距P=10mm導程S=10、20mm；

(2)中32 (1~5)線梯形螺紋螺距P=12mm導程S=12、24、36、48、60mm；

(3)中32單、雙線鋸齒形螺紋螺距P= 10mm導程S=10、20mm；

2.負載砝碼8塊5kg/塊；

3.專用軟件光盤1張；

4.外形尺寸1000x520x870mm;

5.重量160kg。
