產品名稱：[ZRJX-PM平面機構創新組合設計方案實驗臺]

---

上海中人專業提供ZRJX-PM平面機構創新組合設計方案實驗臺,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRJX-PM平面機構創新組合設計方案實驗臺，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRJX-PM平面機構創新組合設計方案實驗臺，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.

本文關鍵詞：ZRJX-PM平面機構創新組合設計方案實驗臺

ZRJX-PM平面機構創新組合設計方案實驗臺

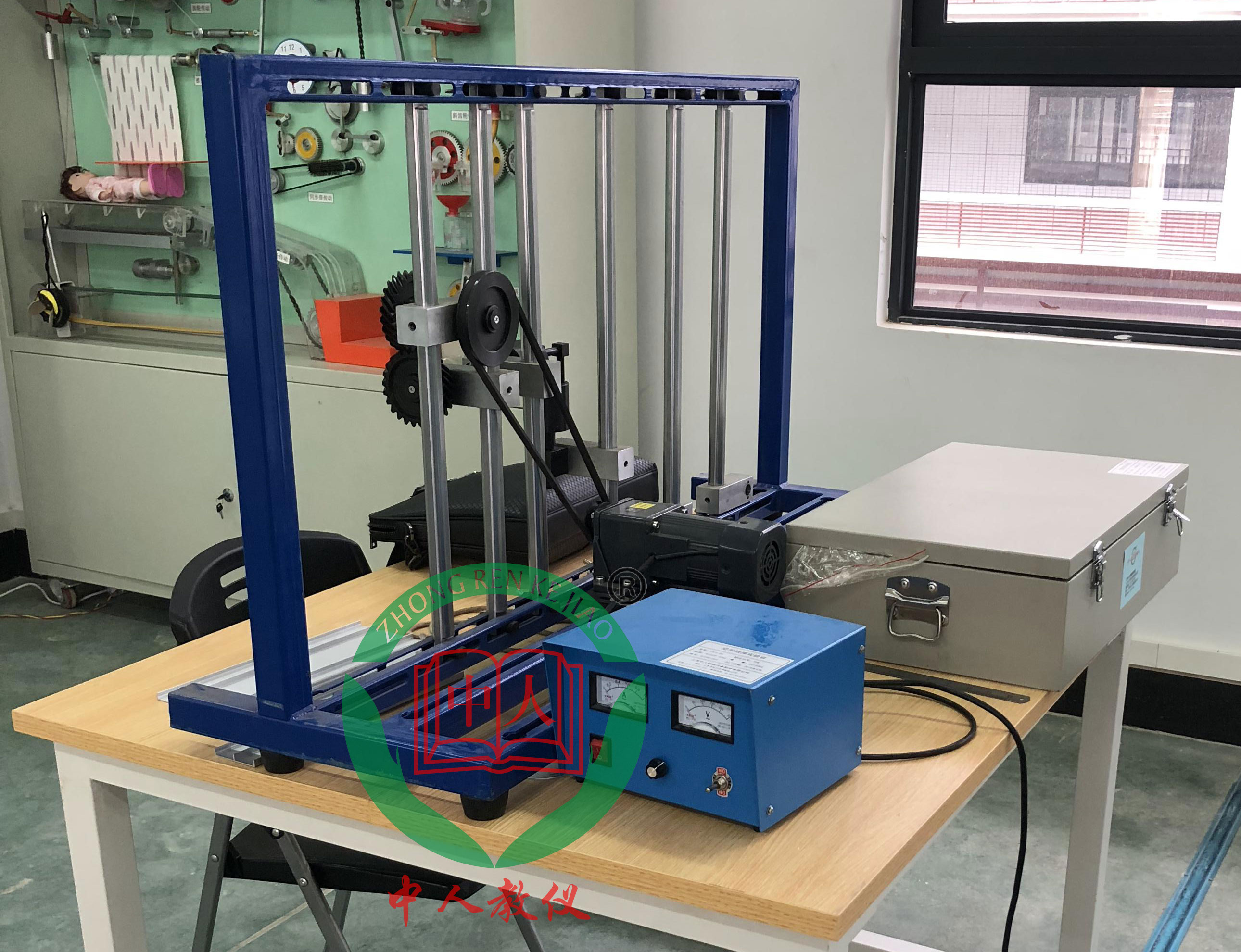

參考圖片

一、概述

在滿足平面機構創新組合設計方案實驗臺的全部功能的基礎上，增加了計算機輔助分析與仿真軟件、數據采集軟件、各種高精度測試傳感器等。適合與結構運動特性輔助分析、計算機理論分析、計算機實測分析等多種運動特性及力學特性分析。

二、主要特點

1. 軟件的運動學設計與分析的重點是典型應用方案的實例分析，與教儀市場上之針對簡單機構的運動仿真分析對比，本軟件更具有實用性和價值性；

2. 軟件界面上可進行機構參數虛擬設計、理論仿真、理論相關參數設計與力學分析；

3. 具有高精度的傳感器和數據采集卡，能測出適時數據和曲線，實測數據曲線與理論設計數據曲線的對比、反映每種機構的特性；

4. 軟件本身可完全脫離硬件進行典型機構運動方安的虛擬設計，參數錯誤軟件提示功能、運動簡圖與設計參數一致的顯示功能、運動學分析功能、參數設計實驗說明書輸出功能等多功能聚一體的強大的軟件功能，使機構運動創新設計增加了趣味性和實用性。

三、實驗項目

1. 基本實驗項目：

（1）正弦機構

（2）等加速——等減速運動盤形凸輪機構

（3）簡諧運動盤形凸輪機構

（4）齒輪——對心滑塊機構

（5）齒輪——偏置滑塊機構

（6）槽輪機構

（7）曲柄滑塊——齒輪齒條機構

（8）擺塊機構

（9）齒輪——曲柄搖桿機構

（10）搖動導桿——對心滑塊機構

（11）擺動導桿——偏置滑塊機構

（12）擺動導桿——雙搖桿機構

（13）齒輪——齒輪齒條機構（手動測試）

2. 模塊化運動學設計與分析軟件，模塊有：

   ⑴. 牛頭刨床主執行機構運動學設計與分析(Ⅰ)；

   ⑵. 牛頭刨床主執行機構運動學設計與分析(Ⅱ)；

   ⑶. 插床主執行機構運動學設計與分析；

   ⑷. 刨床主執行機構運動學設計與分析；

⑸. 平壓模切機主執行機構運動學設計與分析；

   ⑹. 沖床主執行機構運動學設計與分析（分案一）；

   ⑺. 沖床主執行機構運動學設計與分析（分案二）；

   ⑻. 鍛壓機主執行機構運動學設計與分析；

   ⑼. 蒸汽機主執行機構運動學設計與分析；

   ⑽. 重型插床主執行機構運動學設計與分析。

四、主要技術參數

1. 計算機運動學設計與分析系統：

采用研華12位精度、16通道數據采集卡、32位PCI總線傳輸電纜等組成的數據采集與處理系統，保證了數據采集與分析的 精度與可靠性。

2. 測試傳感器：

  直線位移傳感器：量程0-250mm，精度等級0.5級，數量：1只；

角位移傳感器：0-5V，數量：2只；

3. 交流電源：220VAC±10%，50Hz；

4. 實驗臺機架數：1臺，零件箱1個

5. 零件主要材質：A3鋼、45#鋼。

6. 外形尺寸：1200*350*650mm



原文網址：http://www.researchartschools.com/proshow.asp?ID=1290

---

尊敬的用戶： 如果您對我們的ZRJX-PM平面機構創新組合設計方案實驗臺比較滿意，想要建設與ZRJX-PM平面機構創新組合設計方案實驗臺相關的實訓室或者想要知道更多的資料，請直接在線咨詢或者來電詳詢，我們會有專門的客服和您對接，幫助您了解ZRJX-PM平面機構創新組合設計方案實驗臺。
售后：我們承諾在質保期內，若ZRJX-PM平面機構創新組合設計方案實驗臺出現屬于質量問題造成零部件損壞的，我們提供免費維護與維修，若需要專業的技術人員進行維修，我們也可以通過對ZRJX-PM平面機構創新組合設計方案實驗臺故障診斷后，派人上門維。中人公司還承諾：在質保期外，維修和更換ZRJX-PM平面機構創新組合設計方案實驗臺零部件僅收成本費的。

---
