上海中人專業提供ZRJY-909豐田花冠發動機與自動變速器綜合實訓臺,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRJY-909豐田花冠發動機與自動變速器綜合實訓臺，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRJY-909豐田花冠發動機與自動變速器綜合實訓臺，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：ZRJY-909豐田花冠發動機與自動變速器綜合實訓臺ZRJY-909豐田花冠發動機與自動變速器綜合實訓臺

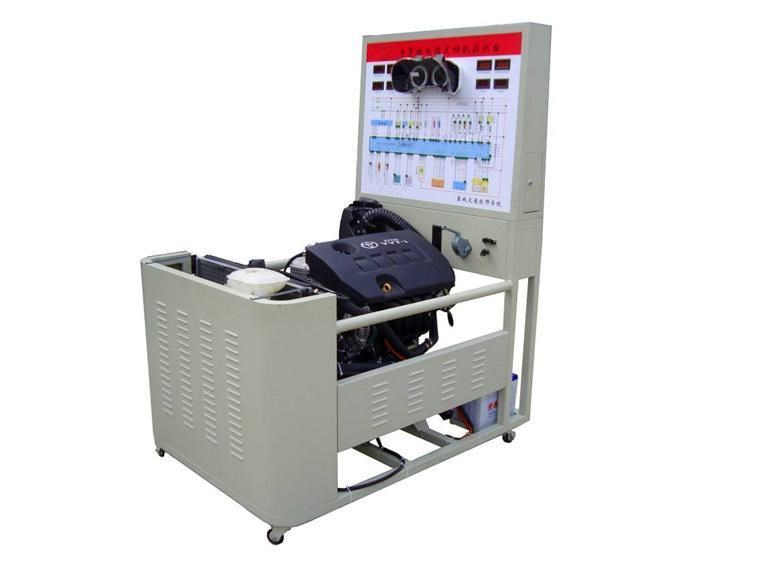

一．ZRJY-909豐田花冠發動機與自動變速器綜合實訓臺產品簡介
本實訓系統以花冠1NZ-FE原廠電噴汽油發動機總成及U340E自動變速器及運行附件為主體部件，發動機及自動變速器可起動運行，進行起動、加速、減速、換檔等故障檢測與診斷、故障模擬與排除等工況的實際操作，真實展示汽車電噴汽油發動機及自動變速器結構與原理及工作過程。適用于各類型院校及培訓機構對汽車發動機及自動變速器理論和維修實訓的實訓教學需要。
本實訓系統實訓功能齊全、操作方便、安全可靠、美觀大方。
二．ZRJY-909豐田花冠發動機與自動變速器綜合實訓臺主要用途
1．適用于各類型院校及培訓機構對汽車發動機及自動變速器理論和維修實訓的實訓教學需要。
2．適用于各類型院校及培訓機構對汽車發動機模塊各單元教學需要。
3．適用于汽車?yán)韺?shí)一體化教學模式的教學需要。
4．適用于現場教學的教學模式的教學需要。
5．適用于行動導向教學模式的教學需要。
6．適用于工藝化教學模式的教學需要。
7．適用于三位一體化（課堂、現場、實驗有機融合）教學模式的教學需要。
8．適用于模塊化教學模式的教學需要。
9．適用于汽車職業技能鑒定考核的需要。
10．適用于各模塊的結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除等教學需要。
三．ZRJY-909豐田花冠發動機與自動變速器綜合實訓臺結構組成
全新花冠1NZ-FE原廠電噴汽油發動機總成及U340E自動變速器總成、原車發動機及自動變速器控制電腦、組合儀表、發動機及自動變速器起動運行所有相關的原車附件、故障模擬考核和排除系統、原車電路原理圖板及檢測端子、60AH大容量蓄電池、大容量不銹鋼油箱、發動機加速機構、控制面板柜、可移動臺架、臺架電源總開關、原車故障檢測通訊的診斷座、散熱系統、換檔機構與制動機構、臺架操作說明書、實驗指導書等附件。
各傳感器及執行器安裝數字顯示表、臺架安裝燃油壓力表與真空表、自動變速器主油壓表、帶鎖止萬向的腳輪、兩側圓形鋼管護手、臺架高溫及轉動等部位加裝防護裝置。
實訓面板正前方設置檢測平臺（冷板沖壓1000×300×15mm）。
四．ZRJY-909豐田花冠發動機與自動變速器綜合實訓臺功能特點
1．發動機正常起動運行、發動機各模擬運行工況正常（包含：怠速、加速、減速工況等）。
2．自動變速器可進行各項實際操作的實訓項目。變速器可進行換檔/自動升降檔等實際測試，二極管顯示電磁閥工況。
3．故障模擬系統可模擬實際運行工況，設置多種實車發動機常見故障（常規：1-36個），故障點內容及類型可根據用戶調整。
4．電壓表實時顯示傳感器與執行器的變化，噴油器脈沖、AT電磁閥等各執行元器件用LED 燈顯示工作狀態。
5．指針式油壓表指示燃油壓力值；指針式真空表指示真空壓力值；指針式壓力表指示自動變速器主油壓值。
6．配備原車故障檢測通訊的診斷座，可使用電腦診斷儀對發動機及自動變速器電控系統讀取故障碼和數據流等。
7．實訓臺面板上繪有原車一致的彩色噴繪電路圖，1.5mm冷板或5mm鋁塑板直接噴繪彩色原理圖（UV平板噴繪原理面板質保多年不變色），學員可直觀對照原理電路圖和系統實物，認識和分析控制系統的工作原理。
8．實訓臺面板上安裝有多功能檢測端子，可直接在面板上檢測各傳感器、執行器、發動機及自動變速器控制單元端子腳的電信號，如電阻、電壓、電流、頻率、波形信號等參數。
9．實訓臺加裝蓄電池的電源總開關等安全保護裝置。
11．實訓臺底座部分采用鋼性結構焊接，面板柜沖壓成形，面板柜與底座可分離，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。
五．ZRJY-909豐田花冠發動機與自動變速器綜合實訓臺外形與顏色
設備外形：1400×1000×1740mm(長×寬×高)
設備顏色：亞光灰（用戶可選擇各種顏色）
六．制造工藝
1．設備檢測面板
采用5mm鋁塑板面板，表面氧化噴漆，UV平板高真彩彩色原理圖，質保多年不變色。
2.設備面板柜
2.1鋼性結構焊接
2.2冷板：1.5mm
2.3一次沖壓成形
2.4表面采用亞光灰噴塑工藝，厚度0.3mm.
3.設備底座架
3.1鋼性結構焊接
3.2方管：40*40*2.0mm
3.3底板沖壓成形
3.4表面采用亞光灰噴塑工藝，厚度0.3mm.
4.萬向腳輪
4.1前二只萬向帶鎖止功能腳輪
4.2后二只萬向腳輪
4.3腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。
4.4腳輪：100mm×50mm(直徑×寬度)
4.5腳輪支撐：1.5T
七．技術指標
1.工作電源：直流12V
2.燃油標號：依發動機型號
3. 不銹鋼油箱容積：10L
4.工作溫度：-40℃～+50℃
5．主機：原車裝置
