上海中人專業提供馬自達四輪轉向系統實訓臺,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察馬自達四輪轉向系統實訓臺，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。馬自達四輪轉向系統實訓臺，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：馬自達四輪轉向系統實訓臺馬自達四輪轉向系統實訓臺
可采用各種車型
產品簡介：

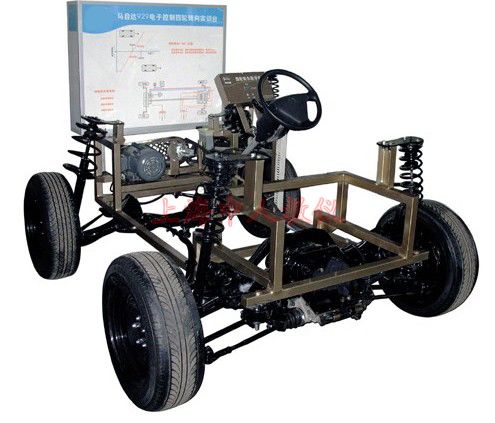

該設備采用馬自達汽車四輪轉向系統為基礎，全面展示了汽車四輪轉向系統的組成結構和工作過程。適用于中高等職業技術院校、普通教育類學院和培訓機構的汽車四輪轉向系統理論與維修實訓教學需要，完全滿足對汽車四輪轉向系統結構展示、工作模擬、拆裝實訓等教學功能。
功能特點：
1. 真實可運行的汽車四輪轉向系統，充分展示汽車四輪轉向系統的組成結構。
2. 由三相電機做動力源帶動助力泵工作，操縱方向盤，調節車速信號模擬按鈕，真實演示低速時前后輪逆相轉向、高速時前后輪同相轉向的四輪轉向工作過程。
3. 實訓臺面板上繪有彩色噴繪原理圖，原理圖由3mm厚有機玻璃保護，學員可直觀對照原理圖和實物，認識和分析汽車四輪轉向系統的工作原理。
4. 實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
技術參數：
1． 外形尺寸：2000×1500×1800mm(長×寬×高)
2． 動力電源：三相四線(三相五線 380V±10% 50Hz)
3． 外接電源：交流220V±10% 50Hz
4． 工作電壓：直流12V
5． 工作溫度：-40℃～+50℃
6． 三相異步電動機：
u 型 號：YT 100L1-4
u 電 壓：AC 220V/380V 50Hz
u 電 流：8.7A/5.0A
u 功 率：2.2KW
u 轉 速：1420r/min
基本配置：
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
1 |
檢測控制面板(帶3mm厚有機玻璃保護) |
裝有各種檢測端子以及彩色原理圖 |
套 |
1 |
|
2 |
車速信號模擬裝置 |
|
套 |
1 |
|
3 |
前橋懸掛機構 |
|
套 |
1 |
|
4 |
后橋懸掛機構 |
|
套 |
1 |
|
5 |
方向盤、轉向柱、萬向節、方向機、轉向拉桿 |
|
套 |
1 |
|
6 |
助力泵 |
|
個 |
1 |
|
7 |
四輪轉向機構 |
|
套 |
1 |
|
8 |
車輪 |
|
個 |
4 |
|
9 |
三相異步電動機 |
YT 100L1-4 |
臺 |
1 |
|
10 |
三相漏電保護開關 |
DZ47LE-32 |
個 |
1 |
|
11 |
移動臺架(帶自鎖腳輪裝置) |
1700×900×1100mm(長×寬×高) |
臺 |
1 |
