產品名稱：[ZRSKX-04A 數控車/銑床綜合智能實訓考核裝置（二合一）]

---

上海中人專業提供ZRSKX-04A 數控車/銑床綜合智能實訓考核裝置（二合一）,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRSKX-04A 數控車/銑床綜合智能實訓考核裝置（二合一），并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRSKX-04A 數控車/銑床綜合智能實訓考核裝置（二合一），是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.

本文關鍵詞：ZRSKX-04A 數控車/銑床綜合智能實訓考核裝置（二合一）

ZRSKX-04A 數控車/銑床綜合智能實訓考核裝置（二合一）



ZRSKX-04A數控車/銑床綜合智能實訓考核裝置適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、機械加工等專業和非機電類專業的必修課程模塊《數控設備維修》、《數控加工技術》或選修課程模塊、《機床電路維修》的教學與實訓。

ZRSKX -04A數控車/銑床綜合智能實訓考核裝置也適合技工學校機電類專業《電氣設備維修》《數控設備維修》《數控編程與操作》課程的實習，還適合職業培訓學校的安裝、維修電工高級班，安裝、維修電工技師班，安裝、維修電工高級技師班和銑床工中、高級和技師的培訓和實操。

一、產品組成部分

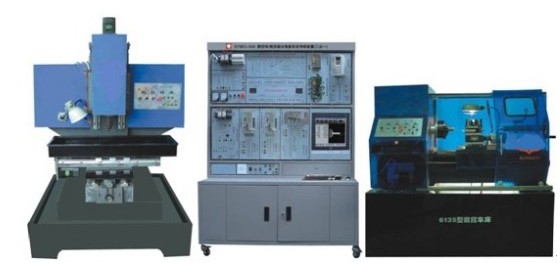

ZRSKX -04A數控車/銑床綜合智能實訓考核裝置是由車床控制系統和銑床控制系統組成；機床電氣控制接口板；主軸變頻調速實驗模塊和三相電機與編碼器組；全數字交流伺服驅動及伺服電機輸入輸出模塊；三相步進驅動及步進電機輸入輸出模塊；自動刀架控制模塊；開關電源；配套ZR6135A型實訓數控車床和ZR125A型教學型數控銑床等組成。

二、實驗臺控制系統配置：

它由標準的PC硬件組成、DOS和XP操作平臺、控制界面彩色15’’液晶顯示器、CPU2.8G、內存256M、硬盤80G、超薄鍵盤、3D鼠標、網卡通訊、USB接口、52倍速CD－ROM等組成

三、實驗臺特點：

1、一臺主機內置車床控制系統和銑床控制系統�？呻S時切換系統控制6135A車床和125A銑床

2、實驗臺X、Y軸采用步進驅動單元，Z軸采用伺服驅動單元

3、車床控制電路和銑床控制電路全部在實驗臺面板上直觀布置，方便設計操作。

4、車床彩色二維圖形仿真演示；銑床三維線條圖形演示。

5、擁有數控機床典型故障設置及排除實驗

四、可開設的實驗實訓考核項目

▲ 數控車床/銑床系統操作編程實驗（圖形同步演示）

▲ 數控車床/銑床系統控制主軸變頻單元的調試運行與故障診斷實驗

▲ 數控車床/銑床系統控制全數字交流伺服電機運行與故障診斷實驗

▲ 數控車床/銑床電氣控制設計與分析實驗

▲ 數控車床/銑床系統控制步進電機運行與故障診斷實驗

▲ 電動刀架控制原理實驗及接線與故障診斷實驗

▲ 數控車床系統控制機床螺紋加工實驗

▲ 數控車床/銑床的冷卻與照明及故障診斷實驗

▲ 絲桿間隙誤差補償實驗

▲ 數控系統脈沖當量設計控制實驗（3軸任意設計）

▲ 數控車床/銑床超程限位及故障診斷實驗

▲ 數控車床/銑床回零點設計及故障診斷實驗

▲ 數控車床/銑床故障設計排除考核28項

五、ZR-6135A型數控實訓車床規格：

125A型數控實訓銑床規格：

主軸鉆夾頭裝夾范圍	1－20mm
主軸轉速范圍	200－2500rpm
主電動機功率	1.5kw
工作臺面積（長X寬）	840mm×250mm
工作臺三向行程（X、Y、Z）	450×250×250mm
T型槽數及寬度	3×16mm
機床外形尺寸：長×寬×高	1300×1200×2100mm
重量	450kg

六、數控教學型機床功用：

1、數控系統編程直接在機床上實現加工處理。

2、各種模塊功能設計通過機床實現實驗演示操作。

3、機床可實現對硬質工程塑料制品、木頭進行車削加工；對工程塑料板、有機玻璃、石蠟等進行銑削加工。

4、車床/銑床上有獨立的手動二坐標控制按鈕和三坐標控制按鈕。

七、技術性能：

1、輸入電源：三相四線制380V交流電源。

2、結構：考核柜為鐵質鈑金噴塑結構，堅固耐用；

3、工作環境：溫度-10℃–+40℃

4、整機功耗：＜3KW

5、考核柜尺寸：1400×600×1890mm



原文網址：http://www.researchartschools.com/proshow.asp?ID=203

---

尊敬的用戶： 如果您對我們的ZRSKX-04A 數控車/銑床綜合智能實訓考核裝置（二合一）比較滿意，想要建設與ZRSKX-04A 數控車/銑床綜合智能實訓考核裝置（二合一）相關的實訓室或者想要知道更多的資料，請直接在線咨詢或者來電詳詢，我們會有專門的客服和您對接，幫助您了解ZRSKX-04A 數控車/銑床綜合智能實訓考核裝置（二合一）。
售后：我們承諾在質保期內，若ZRSKX-04A 數控車/銑床綜合智能實訓考核裝置（二合一）出現屬于質量問題造成零部件損壞的，我們提供免費維護與維修，若需要專業的技術人員進行維修，我們也可以通過對ZRSKX-04A 數控車/銑床綜合智能實訓考核裝置（二合一）故障診斷后，派人上門維。中人公司還承諾：在質保期外，維修和更換ZRSKX-04A 數控車/銑床綜合智能實訓考核裝置（二合一）零部件僅收成本費的。

---
