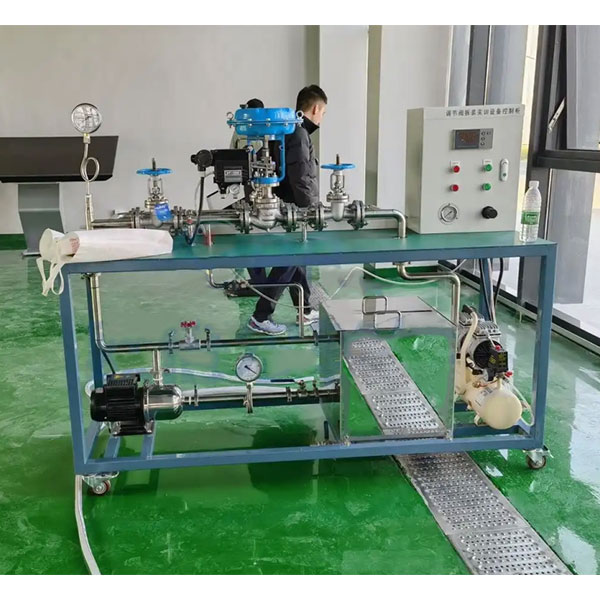

參考圖片

一、氣動薄膜控制閥安裝與電氣閥門定位器校驗系統,氣體薄膜控制閥安裝與定位器校驗實訓系統概述
氣動薄膜控制閥在《熱工化工檢測技術》課程教學的重要組成部分，通過該實驗?zāi)芗由顚W(xué)生對自動檢測技術理論的理解，使學生更好的學好這門工程基礎課，了解傳感器動態響應特性的對動壓測量的重要性和測量及處理方法。通過流量、壓力；產生交變壓力信號控制流體過程，以加深學生對壓力檢測技術的理解。
二、實訓系統功能
1.熟練掌握氣動薄膜控制膜頭的拆解與組裝
2.熟練掌握閥門定位器在控制閥上的安裝、調試
3.熟練掌握手操器的電路、氣路連接
4.調熟練掌握節閥行程校驗
5.熟練掌握調節閥本體試漏
6.熟練掌握調節閥泄漏量測試。
三、實訓系統配置
一、操作臺參數：
1、外形尺寸（長寬高）1400×600×700mm。
2、實訓臺面采用一級冷軋鋼板
3、實訓臺架采用50*50mm方鋼管焊接，能調整水平；
4、表面噴塑處理；
5、實訓臺面板。
二、漏電開關1個
電壓220VAC；
三、盤內附件1套
儀表接線端子、銅管測量管道、電源插座、開關
四、數字精密壓力變送器1個
1、測量范圍：0～0.6Mpa
2、測量介質：氣體；
3、表盤直徑：100mm；
4、安裝方式：儀表盤上安裝；
5、現場顯示
6、輸出4-20mA
五、壓力量計1個
1、測量介質：氣體；
量范圍：0～0.6Mpa
2、測量介質：氣體；
3、表盤直徑：100mm；
4、安裝方式：儀表盤上安裝；
5、現場顯示
6、輸出4-20mA
六、行程測量專用儀表1套
1、量程.0-30mm；
2、液晶顯示器；
3、磁性儀表座；
4、測量調節閥行程時專用鏈接件；
5、配數據專用線
七、安裝支架2套
1、材質：碳鋼法蘭；公稱通徑DN32；PN1.6Mpa。
2、支架底部可自由移動；
3、表面鍍鋅處理。
八、輔助操作臺1套
1、參考尺寸：≥1200*600*700mm，二層；
2、實訓臺面采用一級冷軋鋼板；
3、實訓臺架采用30*30mm方鋼管焊接，能調整水平；
4、表面噴塑處理；
5、配零部件定位擺放標識；
6、實訓臺面鋪厚度2mm透明膠板。
九、操作器
供電電源：220VAC；閥位給定輸出信號：4～20mA；閥位反饋輸入信號：4～20mA，通訊方式：RS485。
十、空氣壓縮機 1臺
十、水泵：750W，不銹鋼渦旋式
十一、水箱：工程塑料板，防生銹
