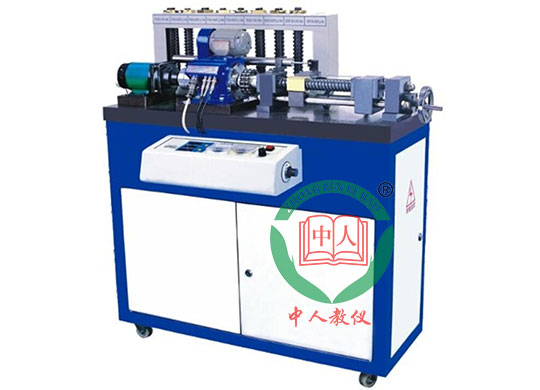

螺旋傳動參數與效率比較實驗臺,螺旋傳動測試實訓裝置是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下螺旋傳動參數與效率比較實驗臺,螺旋傳動測試實訓裝置。這樣能對用戶選型有非常大的幫助。
螺旋傳動參數與效率比較實驗臺,螺旋傳動測試實訓裝置可進行三種牙型共九對不同螺旋副的幾何尺寸、位移、受力及傳動效率的測試實驗，采用先進的數據采集傳輸系統和數據處理分析軟件，是機械設計實驗室的重要設備之一。
螺旋傳動參數與效率比較實驗臺,螺旋傳動測試實訓裝置實驗項目內容：
1.矩形、梯形、鋸齒形螺旋副幾何參數與位移關系測試；
2.矩形、梯形、鋸齒形螺旋副的受力測試；
3.矩形、梯形、鋸齒形螺旋副的傳動效率測試與分析；
螺旋傳動參數與效率比較實驗臺,螺旋傳動測試實訓裝置主要技術特點：
1.實驗臺由帶減速器的直流調速電機驅動，配有設計巧妙的試件快速裝卸和調整機構，輸入螺桿端裝有轉矩轉速傳感器，輸出螺母端裝有直線位移傳感器及負載裝置。
2.配有三種牙型的螺旋副，其中梯形的有5種導程，矩形及鋸齒形的各有兩種導程。用來測試不同牙型不同導程的螺旋傳動輸入轉矩及轉速、螺母移動線速度,計算其傳動效率。
3.采用了高精度的ZJ5轉矩轉速傳感器，測量精度為+0.27%;配有數據采集放大傳輸系統和數據處理分析軟件，采用RS232串口與計算機連接，可清晰直觀地顯示各種數據及曲線。
4.實驗臺外形為工作臺板+箱柜落地式結構，裝有可調地腳螺栓和活動輪，便于實驗室調整布置。
螺旋傳動參數與效率比較實驗臺,螺旋傳動測試實訓裝置主要配置及技術參數：
1.被測螺旋副：
(1)中32單、雙線矩形螺紋螺距P=10mm導程S=10、20mm；
(2)中32 (1~5)線梯形螺紋螺距P=12mm導程S=12、24、36、48、60mm；
(3)中32單、雙線鋸齒形螺紋螺距P= 10mm導程S=10、20mm；
2.負載砝碼8塊5kg/塊；
3.專用軟件光盤1張；
4.外形尺寸1000x520x870mm;
5.重量160kg。
