一、共軌柴油機電控系統示教板,柴油發動機電控系統示教板簡介

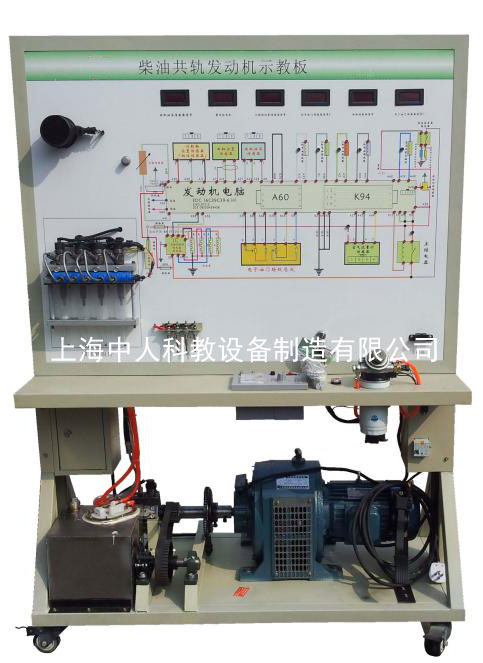

該設備采用翻新 哈弗共軌2.8L 共軌柴油發動機電子燃油噴射系統實物制作，充分展示共軌柴油發動機電子燃油噴射系統的組成結構和工作過程。
適用于學校對共軌柴油發動機燃油噴射系統理論和維修實訓的教學需要。
二、共軌柴油機電控系統示教板,柴油發動機電控系統示教板功能特點
1.真實可運行的共軌柴油發動機燃油噴射系統，充分展示燃油噴射系統的組成結構和工作過程。電機驅動曲軸位置信號輪，可演示電子燃油噴射工作情況。
2.示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電路圖和實物，認識和分析電子燃油噴射系統的工作原理。
3.示教板面板上安裝有檢測端子，可直接在面板上檢測電子燃油噴射系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4.示教板安裝有診斷座，可連接專用或通用型汽車解碼器，對共軌柴油發動機噴射系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
5.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴塑工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、檢測儀器等。
6.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、共軌柴油機電控系統示教板,柴油發動機電控系統示教板技術規格
外形尺寸（約）：1240×600×1700mm(長×寬×高)
外接電源：AC 220V±10% 50Hz
工作電壓：DC 12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、基本配置(每臺)
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
1 |
檢測控制面板 |
裝有各種檢測端子以及彩色電路圖和工作原理示意圖 （面板：1200*900*4mm) |
套 |
1 |
|
2 |
發動機控制電腦(ECU) |
|
套 |
1 |
|
3 |
點火開關 |
|
個 |
1 |
|
4 |
診斷座 |
|
個 |
1 |
|
5 |
燃油箱 |
10L |
個 |
1 |
|
6 |
油泵(含油泵插頭) |
|
套 |
1 |
|
7 |
油泵繼電器 |
|
個 |
1 |
|
8 |
高壓油泵總成 |
|
個 |
1 |
|
9 |
電子油門 |
|
個 |
1 |
|
10 |
流量計 |
|
套 |
1 |
|
11 |
油軌 |
帶4個120ml玻璃量杯 |
套 |
1 |
|
12 |
噴油嘴 |
|
個 |
4 |
|
13 |
曲軸/凸輪軸位置傳感器及信號輪 |
|
套 |
1 |
|
14 |
預熱塞 |
|
個 |
4 |
|
15 |
預熱塞繼電器 |
|
個 |
1 |
|
16 |
手油泵 |
|
個 |
1 |
|
17 |
調磁電動機與調節器 |
|
套 |
1 |
|
18 |
移動臺架(帶自鎖腳輪裝置) |
1240×600×1700mm(長×寬×高) |
臺 |
1 |
|
19 |
故障模擬與排除裝置 |
|
套 |
1 |
