連桿引緯機構間隙碰撞測試系統,曲柄導桿機構實訓臺是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下連桿引緯機構間隙碰撞測試系統,曲柄導桿機構實訓臺。這樣能對用戶選型有非常大的幫助。

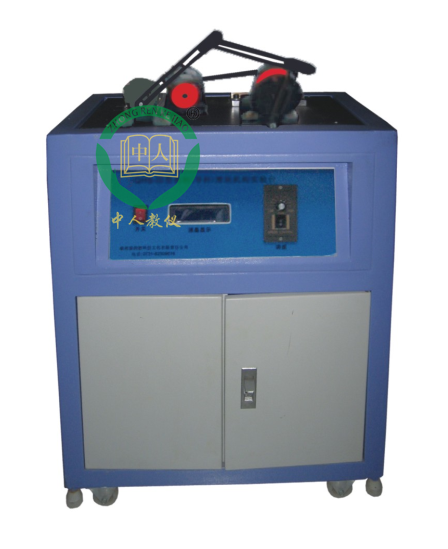

參考圖片
一、連桿引緯機構間隙碰撞測試系統,曲柄導桿機構實訓臺主要參數
1、電機功率：60W，調速范圍：0-100rpm 2、桿長參數：搖桿260mm、連桿300mm 3、傳感器參數：角位移傳感器360p/r 振動傳感器 檢測頻率5-100HZ 4、外形尺寸：820*510*400，重量47kg
二、連桿引緯機構間隙碰撞測試系統,曲柄導桿機構實訓臺主要性能特點
1、可進行四桿機構簡單拼裝，并對曲柄及搖桿進行運動檢測與仿真。
2、所有桿構件長度均可進行無級調節。
3、測試系統采用先進的嵌人式單片機系統、測試數據精度高、速度快、穩定。
4、該系統配套軟件以Vb為平臺制作開發，其內容豐富，包括實驗錄像、實驗臺介紹、機構虛擬設計、機構運動檢測、機構運動仿真、實驗結果分析等內容，具有綜合性、開放性的點。
5、實驗結果可以文體形式保存，并可在網絡上發送及打印，便于網絡化實驗。
三、連桿引緯機構間隙碰撞測試系統,曲柄導桿機構實訓臺主要實驗內容
1、四桿機構的虛擬設計及實物機構拼裝。
2、曲柄的運動檢測，搖桿運動仿真及實測對比分析；連桿運動平面上點的運動軌跡分析。
3、機架振動檢測及機構平衡試驗。
