PLC變頻器觸摸屏綜合實訓臺,1200PLC綜合實訓臺

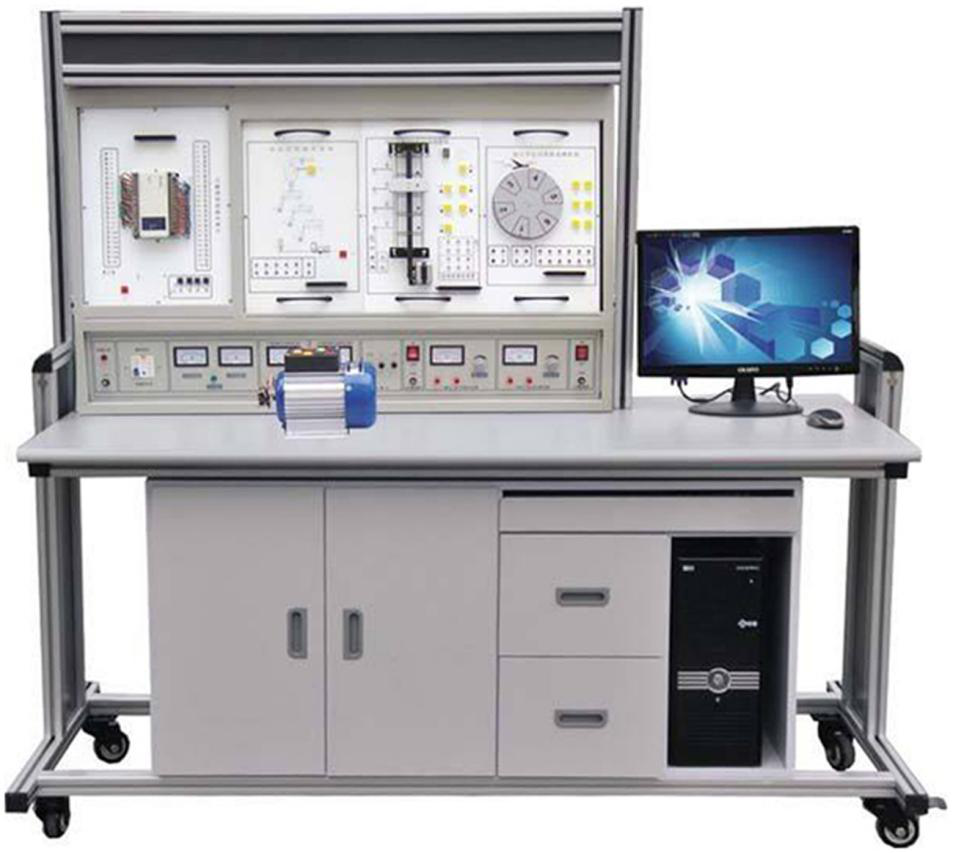

參考圖片

一、PLC變頻器觸摸屏綜合實訓臺,1200PLC綜合實訓臺概述

PLC可編程控制器是以微理機基礎發展起來的新型工業控制裝置。它以體積小、功能強、可靠性高以及應用安裝方便的特點，很快在我國的工業控制中占據了主導地位，并且不斷的發展。根據這一發展形勢，各大中專院枝、各類職業技術學校都將PLC教學納入教學任務，作為電子、電氣以及工業自動化類專業的一門必修課。PLC實訓設備是根據這一教學要求開發的新一代PLC教學產品，自產品推出以來，得到了各大院枝教學老師和專家的一致好評。全套裝置設計合理、功能強大、操作簡單方便，對學生理解和掌握可編程控制器的控制原理和換作方法，加快學習PLC的編程方法，都具有極大的幫助，是PLC教學的理想工具。從事單片機應用開發教學的科研人員根據各自的實際需要使用該實驗系統，可幫助使用者以最短的時間準確有效地完成開發與實驗任務。

二、PLC變頻器觸摸屏綜合實訓臺,1200PLC綜合實訓臺功能特點

1、電源模塊：三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有保險絲保護，控制屏的供電由漏電保護開關和啟停開關控制；提供三相相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。

2、直流電壓：24V、+5V輸出，0～±10V可調輸出；直流電流：4～50mA可調輸出；七段數碼管單元；

3、實訓桌：實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；柜體設有帶鎖抽屜，用于放置工具及資料，電腦桌聯體設計。

4、定時器兼報警記錄儀指示燈；選擇開關和蜂鳴器及繼電器單元；電壓表量程0～30V、精度0.5級；電流表量程0～30mA、精度0.5級；

三、PLC變頻器觸摸屏綜合實訓臺,1200PLC綜合實訓臺技術參數

1、輸入電源：三相五線制～380V±10%，工頻50Hz；

2、環境溫度：-5℃～+40℃，相對濕度＜85%（25℃）；

3、裝置容量：＜1.5KVA；

4、外形尺寸：1600mm×750mm×1700mm

5、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。

四、配置清單：

五、實驗項目

（一）PLC部分實驗

1）與、或、非邏輯功能測試

2）跳轉、分支功能訓練

3）數據處理功能訓練

4）LED數碼官顯示PLC自動控制

5）溫度自動控制

6）電機的自動控制

7）自動洗衣機控制系統模擬訓練

8）四層電梯的PLC自動控制

9）定時器、計數器功能測試

10）移位寄存器測試

11）微分、位操作測試

12）步進電機的PLC控制

13）自動成型訓練

14）郵件自動分揀

15）電鍍過程控制

16）三相鼠籠式異步電動機點動控制和自鎖控制(實物)

17）三相鼠籠式異步電動機聯動正反轉控制(實物)

18）三相鼠籠式異步電動機帶延時正反轉控制(實物)

19）三相鼠籠式異步電動機Y/△轉換起動控制(實物)

20）MSGS組態棒圖實驗教學,利用已編輯好組態棒圖,對以上任何實驗進行動態跟蹤教學實驗

21）針對實驗項目的具體要求，學生自行編輯組態棒圖進行實驗。

（二）PLC、變頻調速綜合部分：

1、變頻器功能參數設置與操作

2、變頻器報警與保護功能

3、外部端子點動控制

4、變頻器控制電機正反轉

5、多段速度選擇變頻調速

6、變頻器無級調速

7、瞬時停電啟動控制

8、PID變頻調速控制

9、PLC控制變頻器外部端子的電機正反轉

10、PLC控制變頻器外部端子的電機運行時間控制

11、基于PLC數字量控制方式的多段調速

12、基于PLC數字量控制變頻開環調速

13、基于PLC通信方式的的變頻器開環調速

14、變頻器恒壓供水系統的模擬
