鏈條萬向節綜合實驗臺,鏈萬向節傳動綜合試驗臺是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下鏈條萬向節綜合實驗臺,鏈萬向節傳動綜合試驗臺。這樣能對用戶選型有非常大的幫助。

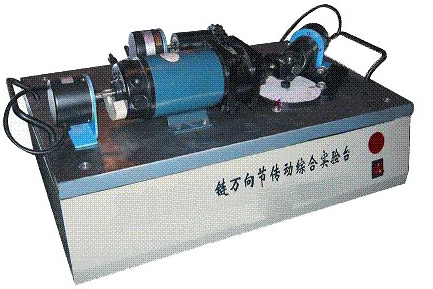

名稱：鏈條、萬向節傳動綜合實驗臺
品牌：中人
型號：ZRJX-WX
1主要技術參數：
1.1萬向節傳動角調節范圍：0～300
1.2鏈輪齒數：Z1=12；Z2=26
1.3節距：t1=12.7 t2=25.4（雙節距）
1.4直流電機轉速：n=0～2000r/min
1.5電機額定功率：P=100W
1.6電源：220V交流/50HZ
2.實驗內容
2.1測試主動鏈輪和被動鏈輪的轉速波動曲線N-θ，最大轉速Nmax、最小轉速Nmin、回轉不均率ε；
2.2測試萬向聯軸節正置狀態下的轉速波動曲線N-θ,及Nmax、Nmin、ε值；
2.3測試萬向聯軸節在偏置（0-300可調）情況下的轉速波動曲線N-θ,及Nmax、Nmin、ε值；
2.4熟悉旋轉機械機構速度的測試方法；分析鏈傳動的多邊形效應與等速鏈傳動的條件，理解鏈傳動過程速度波動的原因；
2.5通過萬向聯軸節運動特性測試，分析實現萬向節等速傳動的條件,理解萬向節傳動過程速度波動的原因；
