多功能機械系統創新組合搭接綜合實訓裝置,機械組合搭接實驗臺是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下多功能機械系統創新組合搭接綜合實訓裝置,機械組合搭接實驗臺。這樣能對用戶選型有非常大的幫助。

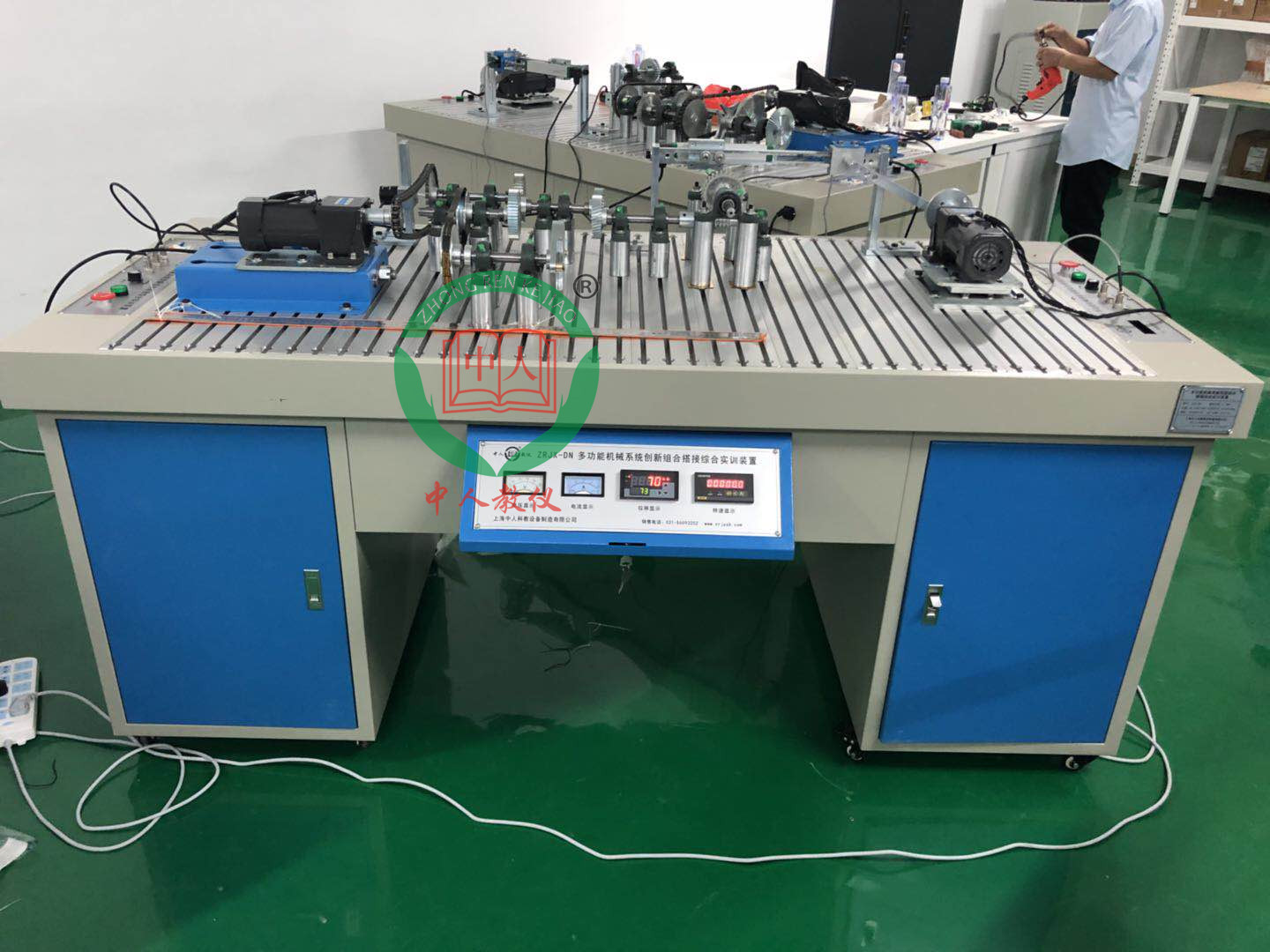

多功能機械系統創新組合搭接綜合實訓裝置,機械組合搭接實驗臺

產品名稱：多功能機械系統創新組合搭接綜合實訓裝置
產品型號：ZRJX-DN
產品品牌：中人
產品特點：適合各職業院校機械類相關專業《機械工程基礎》、《機械設計基礎》、《公差配合與基礎測量》等課程的實訓教學。

一、實驗內容:
(1) 機械傳動系統的組成認識
(2) 鍵聯接的安裝與測量
(3) 動力傳輸系統的安裝與調試
(4) V帶傳動的安裝與測量
(5) 鏈傳動的安裝與調試
(6) 直齒輪傳動的安裝與調試
(7) 多軸傳動的安裝與調試
(8) 標準公差與加工超差傳動件的性能對比
(9) 有軸向力傳動零件的搭接與運轉分析
(10) 曲柄搖桿工作系統的搭接、測試與分析
(11) 曲柄滑塊工作系統的搭接、測試與分析
(12) 帶傳動與齒輪傳動組合系統的搭接
(13) 齒輪傳動與鏈傳動組合系統的搭接
(14) 帶傳動與鏈傳動組合系統的搭接
(15) V帶傳動與曲柄滑塊機構組合系統搭接
(16) 鏈傳動與曲柄連桿機構組合系統的搭接
(17) 圓柱直齒輪傳動安裝與調試
(18) 圓柱斜齒輪傳動安裝與調試
(19) 圓錐齒輪、直齒輪傳動安裝與調試
(20) 蝸桿蝸輪傳動安裝與調試
(21) 萬向聯軸器傳動安裝與調試
(22) 齒輪、曲柄滑塊機構安裝與調試
(23) 可調曲柄對心滑塊機構安裝與調試
(24) 可調曲柄偏置滑塊機構安裝與調試
(25) 齒輪搖桿機構安裝與調試
(26) 可調曲柄搖桿機構安裝與調試
(27) 多級變速傳動系統 I安裝與調試
(28) 多級傳動變速系統II安裝與調試
(29) 多級傳動變速系統III安裝與調試
(30) 錐齒輪傳動系統安裝與調試
(31) 槽輪機構安裝與調試
二、裝置配置及技術性能
1. 實訓臺
(1)實訓臺采用鐵質雙層亞光密紋噴塑結構,臺面為帶“T”形槽的鋁合金型材操作面板,設有四個柜子(雙層結構),便于存放實訓工具和資料
(2)輸入電源:單相三線～220V±10% 50Hz
(3)外形尺寸:1850mm×850mm×860mm
2. 零件架
(1)鐵質雙層亞光密紋噴塑結構,正反兩面均可存放實訓零件,并設有4個帶剎車的萬向輪
(2)外形尺寸:860mm×600mm×1600mm
3. 交流電機
4. 電源控制箱
(1) 調速器:提供交流電機調速電源
(2) 數據采集接口:主要包括角度、位移、轉速等傳感器接口及通訊接口
(3) 設有電流型漏電保護,I△n ≤30mA,動作時間≤0.1s,容量10A
5. 傳感器
(1) 旋轉編碼器:鋁合金材質,分度1024脈沖/轉
(2) 直線位移傳感器:鋁合金外殼,量程 200mm,獨立線性度 0.1%
三、產品概述
本裝置可滿足兩組學生共同實訓。主要由實訓臺、零件架、電源控制箱、機械件、傳感器、測試分析軟件、實訓工具等組成。臺面為鋁合金型材操作面板,學生既可進行各種典型機械系統組合搭接實訓,也可自主設計機械系統創新方案進行組合搭接。能讓學生掌握各種工具、卡具、量具的使用方法,鍛煉其機械安裝調整及機械創新設計能力。
