鉗工實驗室方案,鉗工實驗室成套設備,鉗工實驗臺是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下鉗工實驗室方案,鉗工實驗室成套設備,鉗工實驗臺。這樣能對用戶選型有非常大的幫助。
實訓中心鉗工實驗室設備根據教學要求配備的鉗工工具通用化、標準化和專用化，可提高學生的操作技術和動手能力。鉗工大多是在鉗工臺上用手工工具操作，對工件進行加工。手工操作的特點是技術性強，加工質量的好壞主要取決于操作者技術水平的高低，它的工作范圍較廣，具有萬能性和靈活性的優勢且不受設備、場地等條件的限制，因此凡是采用機械加工方法不太適宜或難以進行機械加工的場合，通常由鉗工來完成，尤其是機械產品的裝配、調試、安裝和維修等更需要鉗工，所以說鉗工不僅是機械制造工廠中應用最廣泛的工種之一，因此鉗工實驗室設備也是我校不可缺少的實訓教學設備。 該實驗室設備可以完成常用工具的認識和使用，錘、鋸、鑿、劃線、裝配、調試、安裝、維修等教學。
一、鉗工實驗室方案,鉗工實驗室成套設備,鉗工實驗臺概述
鉗工大多是在鉗工臺上用手工工具操作為主，對工件進行加工。手工操作的特點是要求操作人員技術性強，加工產品質量的好壞主要取決于操作者技術水平的高低，操作者要有細心、耐心、精通多種鉗工工具的使用，才能加工出好產品。它的工作范圍較廣，具有普遍性和靈活性，受設備、場地等條件限制較小，凡是采用機械加工方法不太適宜（如不需批量生產）或難以進行機械加工的場合，通常由鉗工來完成，尤其是機械產品的裝配、調試、安裝和維修等更需要鉗工，所以說鉗工不僅是機械制造工廠中應用最廣泛的工種之一，鉗工實驗室也是各大院校、技校、職校不可缺少的實驗室�；诖吮竟疚{廣大院校的意見和要求而研制該實訓設備，其配備齊全、布局合理、整體規劃，是各類有相應專業院校標準化配置之一。
二、鉗工實驗室方案,鉗工實驗室成套設備,鉗工實驗臺結構

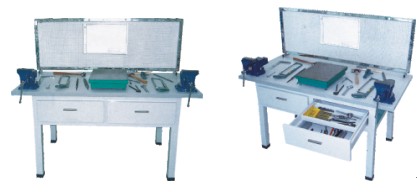

實訓臺為鐵質雙層亞光密紋噴塑結構，材料厚度為1 mm；桌面為木質材料，外形尺寸為150*75*80。整體結構堅固，造型美觀大方。實訓臺設有四個抽屜（帶鎖）分別用于放置工具及資料等。
三、鉗工實驗室方案,鉗工實驗室成套設備,鉗工實驗臺可完成實訓項目
任務一：正六邊形加工
1.劃線
2.鋸、銼基準面
3.鋸、銼平行面
4.鋸、銼第三、四面
5.鋸、銼第五、六面
任務二：銼配凹凸體
1.工藝分析和劃線
2.加工凸形體
3.加工凹形體
4.孔加工與攻螺紋
任務三（綜合）：螺母加工
1.劃線——根據圖樣，在工件表面上劃出加工界線
2.鏨削——將工件鏨削加工成六角體
3.銼削操作——對鏨削后工件表面進行銼削加工
4.鋸削操作——把銼削完工的六角體鋸成四段（長度為10mm）
5.鉆孔操作
6.攻絲和套螺紋操作
四、鉗工實驗室方案,鉗工實驗室成套設備,鉗工實驗臺配置清單（2座/桌）
能完成常用工具：錘、鋸、銼、鑿、劃線等的認識和正確熟練使用工具訓練加工、裝配、調試、安裝、維修等技能。
|
序號 |
名 稱 |
規 格 |
單 位 |
數 量 |
|
1 |
鉗工桌（鋼木結構） |
150*75*80 |
張 |
1 |
|
2 |
臺虎鉗 |
5寸 |
臺 |
2 |
|
3 |
鋼鋸架 |
|
把 |
2 |
|
4 |
圓銼刀 |
8 、12寸 |
套 |
1 |
|
5 |
半圓銼刀 |
8、12寸 |
套 |
1 |
|
6 |
方銼刀 |
8 、12寸 |
套 |
1 |
|
7 |
扁銼刀 |
8 、12寸 |
套 |
1 |
|
8 |
三角銼刀 |
8 、12寸 |
套 |
1 |
|
9 |
劃線平板 |
|
臺 |
1 |
|
10 |
榔頭 |
|
把 |
2 |
|
11 |
圓規 |
|
把 |
2 |
|
12 |
角尺 |
|
把 |
2 |
|
13 |
鋼尺 |
150 |
把 |
2 |
|
14 |
劃針 |
長120 |
支 |
2 |
|
15 |
內外卡鉗 |
|
套 |
1 |
|
16 |
三角刀 |
|
把 |
2 |
|
17 |
鏟刀 |
14寸 |
把 |
2 |
|
18 |
油石 |
|
塊 |
1 |
|
19 |
絲錐 |
M 6、8、10、12、14 |
套 |
1 |
|
20 |
扳牙 |
M 6、8、10、12、14 |
套 |
1 |
|
21 |
鑿子 |
|
套 |
1 |
|
22 |
什錦銼 |
|
套 |
1 |
|
23 |
手虎鉗 |
|
臺 |
1 |
|
24 |
鋼鋸條 |
|
根 |
1 |
|
25 |
活動扳手 |
200*24 |
把 |
2 |
|
26 |
鋼絲鉗 |
|
把 |
2 |
|
27 |
一字批 |
|
把 |
2 |
|
28 |
十字批 |
|
把 |
2 |
|
29 |
呆扳手 |
8、10、14 |
套 |
1 |
|
30 |
鐵皮剪刀 |
|
把 |
1 |
|
31 |
絲攻扳手 |
|
把 |
2 |
|
32 |
扳牙扳手 |
|
把 |
2 |
|
33 |
尖嘴鉗 |
|
把 |
2 |
|
34 |
鋼絲刷 |
|
把 |
2 |
