網孔型電力拖動（工廠電氣控制）技能及工藝實訓考核裝置,電力拖動技能及工藝實驗考核設備是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下網孔型電力拖動（工廠電氣控制）技能及工藝實訓考核裝置,電力拖動技能及工藝實驗考核設備。這樣能對用戶選型有非常大的幫助。

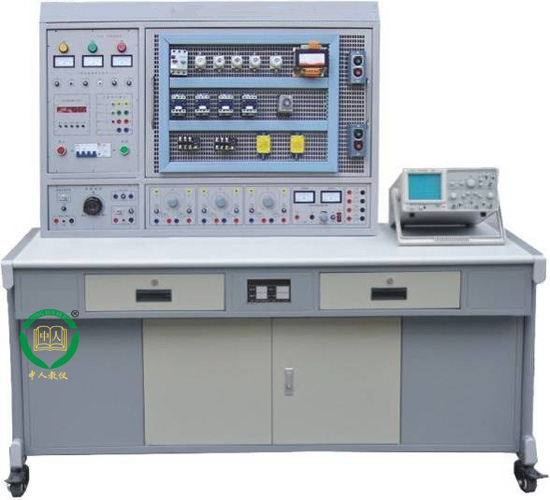

網孔型電力拖動（工廠電氣控制）技能及工藝實訓考核裝置,電力拖動技能及工藝實驗考核設備

近年來，隨著電子技術和控制理論的不斷發展，相續出現了順序控制，可編程無觸點斷續控制，采樣控制等多種控制方式。電力拖動在我們生活中和一般工作生產中常用的一些線路控制，它主要利用電動機拖動生產機械的工作機構，使之運轉。由于電力在生產，傳輸，分配，使用和控制方面的優越性，使得電力拖動具有方便，經濟，效率高，調節性能好，易于實現生產過程自動化等優點，所以電力控制系統獲得了廣泛的應用。為了讓各學校更加了解電力拖動的原理，所以中人教儀研發了網孔型電力拖動（工廠電氣控制）技能及工藝實訓考核裝置，中人教儀還研發了心肺復蘇模擬人,自動扶梯模型,財會實驗室設備,光機電一體化實訓考核裝置，透明液壓傳動實訓設備等教學設備之后。

一、網孔型電力拖動（工廠電氣控制）技能及工藝實訓考核裝置,電力拖動技能及工藝實驗考核設備特點：

本裝置綜合了大中專院�！半娏ν蟿印�、“工廠電氣控制技術”、“繼電接觸控制”等課程教學大綱的要求而研發。采用“網孔板”結構，功能和性能優越，符合職業教育改革和發展，其外形美觀、結構合理、牢固、耐用，配備多種常用電機及配套工作電源。實訓內容豐富，實訓方法接近工業現場，實訓方法靈活、增加元器件即可增加實訓項目，可擴展性強。裝置設置多重科學安全保護措施，確保設備和操作者人身安全，特別適用于各院�，F(xiàn)階段實訓設備的更新改造，迅速開設實訓課程的理想設備。

二、網孔型電力拖動（工廠電氣控制）技能及工藝實訓考核裝置,電力拖動技能及工藝實驗考核設備實訓屏構成與性能：

1、實訓屏外殼：鐵質雙層亞光密紋噴塑結構，鋁質面板。

2、三相四線電源輸入：三只紅、黃、綠指示燈亮。接通總開關，由接觸器通過起動、停止按鈕進行電源控制。

3、設有450V指針式交流電壓表三只，指示輸入三相電源線電壓。

4、安全保護：設有電壓型漏電保護器和電流型漏電保護器，并有單片機自動全程監控過載或短路，自動切斷總電源，故障排除按下復位按鈕方可再次啟動電源，確保設備和操作者人身安全。

5、實驗管理器：平時作為時鐘使用，具有設定密碼、實訓考核時間、定時報警、切斷電源等功能；此外，還能自動記錄由于接線或操作錯誤所造成的告警次數，為操作者實訓、考核提供一個統一的標準。

6、勵磁電源：直流220V/0.5A，具有短路保護

7、電樞電源：直流0-220V/2A連續可調電源一路，具有短路保護

8、連續可調交流電源：0-240V連續可調，具有短路保護

9、可調同步勵磁電機電源：0-40V/2A連續可調，具有短路保護

10、磁盤電阻：90Ω四組，900Ω兩組

11、整流二極管：IN5408四只

三、網孔型電力拖動（工廠電氣控制）技能及工藝實訓考核裝置,電力拖動技能及工藝實驗考核設備技術性能：

1、工作電源：三相四線（或三相五線）～380V±5%  50Hz

2、溫度：-10℃～40℃，相對濕度＜85%（25℃）

3、裝置容量：＜1.0KVA

4、重量：200Kg

四、實訓操作桌：鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，設有抽屜和元件儲存柜，結構堅固、造型美觀大方。

五、參考實訓考核項目：
