單片機技術應用實訓考核裝置,單片機應用技術實驗臺是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下單片機技術應用實訓考核裝置,單片機應用技術實驗臺。這樣能對用戶選型有非常大的幫助。

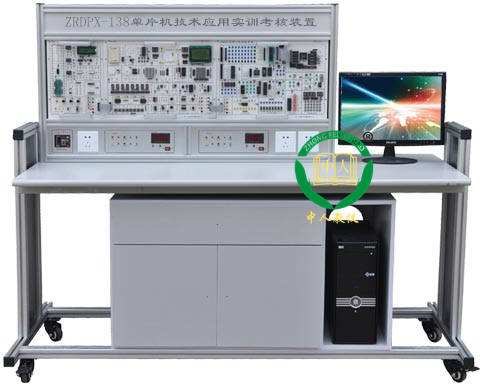

單片機技術應用實訓考核裝置,單片機應用技術實驗臺
隨著我國經濟的不斷發展，職業教育成為了一種新型的教育方式，其主要的方式是通過自動扶梯模型，財會實驗室設備，光機電一體化實訓考核裝置， 透明液壓傳動實訓設備等教學設備來完成的。我國雖然在職業教育項目方面起步較晚，但經過不斷的實踐研究和對西方各國的借鑒，相信在不久的將來一定會構建專屬于我國當下社會情況的教育模式，從而有效的培養學生適應社會的能力，提高學生的綜合素養。
由于在高職高專組大學生電子設計競賽中,單片機是其競賽的核心內容,我們對其進行了基于項目的課程體系構建。把課程內容分為了跑馬燈控制器設計、時鐘控制器設計、電動機調速綜合設計和自主選題創新設計等四個項目,項目內容由易到難排列。第一個項目主要涵蓋了單片機結構與I/O接口應用的內容,第二個項目主要涵蓋了單片機定時/計數器與中斷系統的應用,第三個項目主要涵蓋了單片機系統擴展功能的應用,最后一個項目主要培養學生的創新能力、工程實踐能力和團隊協作能力。這四個項目不僅涵蓋了單片機課程教學大綱中學生應掌握的所有知識點,還包括了電子設計競賽中需具備了技能點、創新能力及協作精神等綜合素質的培養,較好的把電子設計競賽和單片機課程教學結合了起來。
建立單片機實訓室打破傳統實驗室中主要使用實驗箱完成實驗的做法,配置一定數量的單片機技術應用實訓考核裝置,學生設計好的電路和程序先在設備中運行調試。在創新實驗室中,我們建立了較為完備的元器件庫和測試儀器儀表,為學生實現項目設計提供了優良的環境。在實驗室的使用上我們打破了傳統的方式,不僅在課堂教時學生可以使用,同時在課余時間學生也可以隨時到實驗室,從而彌補了課堂教學時間不足,學生不能按時完成項目的問題。
單片機技術應用實訓考核裝置系統簡述：
該平臺主要可用于訓練80C51系列單片機的基礎應用技術和綜合應用技術。應包含有：單片機原理及應用技術；各類控制技術及數據通信技術；系統設計技術。系統提供了眾多新型外圍器件和設備接口，可快速掌握單片機原理及其實用接口技術，其實訓面除了覆蓋基本常見的功能模塊外，還有一定程度的加深，使能夠了解當今單片機領域流行的新型外設功能模塊。
單片機技術應用實訓考核裝置技術性能：
1、輸入電源：AC220V±10% 50Hz
2、工作環境：溫度-10~+40℃ 相對濕度＜85%(25℃)
3、裝置容量：200VA
4、重量：100kg
5、外形尺寸：1600×750×1500mm
|
1、輸入：8路開關量輸入。 2、輸出：8路LED輸出。 3、8位數碼管動態顯示和4位數碼管靜態顯示。 4、固定脈沖：8路固定脈沖輸出,分別為：1HZ,10HZ、100HZ、1KHZ、10KHZ、100KHZ、 500KHZ、1MHZ 5、單脈沖發生器。 6、IC卡讀寫實驗?zāi)K。 7、繼電器驅動控制實驗?zāi)K。 8、24C02串行存儲器實驗?zāi)K。 9、TLC549串行模數實驗?zāi)K。 10、93C46存儲器實驗?zāi)K。 11、實時時鐘實驗?zāi)K。 12、串行鍵盤顯示接口實驗?zāi)K。 13、TLC5615串行數模轉換實驗?zāi)K。 14、語音錄放實驗?zāi)K。 15、溫度測量實驗?zāi)K。 16、8253定時計數器實驗?zāi)K。 17、D/A0832數模轉換實驗?zāi)K。 18、I/O口簡單擴展實驗?zāi)K。 19、32K程序存儲器擴展實驗?zāi)K。 20、8255并行接口控制實驗?zāi)K。 21、8279鍵盤接口顯示實驗?zāi)K。 22、16C550串行通信實驗?zāi)K。 ADC0809模數轉換實驗?zāi)K。 24、16*16點陣顯示實驗?zāi)K。 25、自帶T6963C控制器的128*64圖形液晶顯示和2*64點陣液晶顯示實驗?zāi)K。 |
26、步進電機驅動控制實驗?zāi)K。 27、直流電機驅動控制及測速實驗?zāi)K。 28、看門狗實驗?zāi)K。 29、電位器模擬電壓產生模塊。 30、紅外線通信實驗?zāi)K。 31、以太網通信實驗?zāi)K。 32、電子音響驅動控制模塊。 33、USB1.0和2.0通信實驗?zāi)K。 34、CAN總線控制實驗?zāi)K。 35、RS485通信實驗?zāi)K。 36、RS232通信實驗?zāi)K。 37、雙通道虛擬示波器模塊。 38、擴展總線區。 39、光電傳感器模塊。 40、專用USB接口單片機仿真器，可以在線下載在線調試和燒錄用戶程序。 41、電源模塊，提供＋5V（3A）/-5 V(1A)/＋12V（1A）/-12V（1A）各一組,供各模塊的電源需求。 42、配置足夠配套接線。 43、配有適應Windows Me/2000/xp等操作平臺的調試軟件，上位仿真軟件支持匯編和Ｃ語言。 44、配置CPLD實驗?zāi)K，選擇 ALTERA公司的CPLD 器件EPM240或EPM7128S （可供用戶任意選擇） 45、實驗桌鋁木結構，桌面為防火、防水、耐磨高密度板，電腦桌連體設計，造型美觀大方。采用特制模具制作的優質鋁合金做框架，鋁合金表面經氧化處理，經久耐用，美觀大方，符合現代審美觀，桌面為防火、防水、耐磨高密度板，桌子下部配置儲存柜及電腦主機柜。 |
|
四、實驗內容 |
|
|
1、單片機部分 實驗一 單片機I/O口應用實驗_ P3.3口輸入 P1口輸出 實驗二 單片機I/O口應用實驗_工業順序控制 實驗三 并行I/O接口8255應用 實驗四 簡單I/O口擴展實驗 實驗五 A/D 轉換實驗 實驗六 D/A轉換實驗 實驗七 定時/計數器8253A應用 實驗八 鍵盤顯示控制器8279應用實驗 實驗九 微型打印機打印字符、曲線、漢字 實驗十 步進電機控制實驗 實驗十一 小直流電機調速實驗 實驗十二 電子音響實驗 實驗十三 繼電器控制實驗 實驗十四 數據存貯器擴展實驗 實驗十五 8031單片機串行口應用實驗_雙機通信 實驗十六 8031串行口應用實驗_與PC機通信 實驗十七 串行接口16C550應用實驗 實驗十八 串行A/D轉換器TLC549應用 實驗十九 串行D/A轉換器TLC5615應用 實驗二十 單片機雙機通信實驗_用RS485總線 實驗二十一 USB接口的應用實驗 實驗二十二 網絡接口應用實驗 實驗二十三 16X16LED 點陣顯示實驗 實驗二十四 128 X 64 LCD液晶顯示接口實驗 實驗二十五 語音錄放控制實驗 |
實驗二十六 CAN總線應用實驗 實驗二十七 串行存儲器讀寫實驗 實驗二十八 紅外接口通信實驗 實驗二十九 數字溫度傳感器DS18B20的原理與應用實驗 實驗三十 “看門狗”復位實驗 實驗三十一 IC總線應用實驗： 1、 串行E?2;PROM的讀寫實驗； 2、IC智能卡讀寫實驗； 3、串行鍵盤顯示接口ZLG7290應用實； 4、 PCF8563串行實時時鐘應用實驗 實驗三十二 溫度壓力實驗 1、EDA/CPLD/FPGA實驗。 �。�1）A/D 0809模數轉換器實驗； �。�2）D/A 0832數模轉換器實驗； �。�3）步進電機控制實驗； �。�4）16*16 LED點陣顯示實驗； （5）電子時鐘實驗； （6）數碼管靜態顯示實驗； �。�7）4*4鍵盤擴展實驗； �。�8）128*64 LCD液晶顯示實驗； �。�9）電子音樂演奏實驗； �。�10）RS232串口發送實驗（SEND）； �。�11）RS232串口接收實驗（RECEIVE）； �。�12）單片機總線接口實驗； （13）異步串口通訊（UART） |
