串聯液壓缸的同步回路的實驗步驟,透明液壓實驗臺是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下串聯液壓缸的同步回路的實驗步驟,透明液壓實驗臺。這樣能對用戶選型有非常大的幫助。
一、導言
在液壓傳動體系中，串聯液壓缸的同步回路是一種常見的操控方法，用于實現兩個或多個液壓缸的同步運動。同步回路的目的是保證各個液壓缸在運動中堅持相同的速度和位移，然后滿意機械設備的準確操控和安穩運轉要求。本次試驗旨在探求串聯液壓缸的同步回路的作業原理和試驗過程，經過實際操作加深對同步操控技術的理解，進步試驗技術和運用能力。
二、透明液壓實驗臺試驗目的
掌握串聯液壓缸同步回路的根本作業原理和操控邏輯。
經過實際操作，驗證串聯液壓缸同步回路的可行性和有效性。
剖析影響同步精度的要素，提出改善辦法，進步同步操控功能。
進步試驗技術和剖析能力，為后續課程學習和實際運用打下基礎。
三、透明液壓實驗臺試驗原理
串聯液壓缸的同步回路一般經過采用分流集流閥、同步馬達等操控元件來實現。在同步回路中，兩個或多個液壓缸經過一起的進油路和回油路相連，經過操控進油和回油的流量和壓力，使各個液壓缸堅持相同的運動速度和位移。分流集流閥可以根據液壓缸的作業需求和流體的流量特性，主動調理各個液壓缸的進油和回油流量，然后實現同步運動。
四、試驗設備

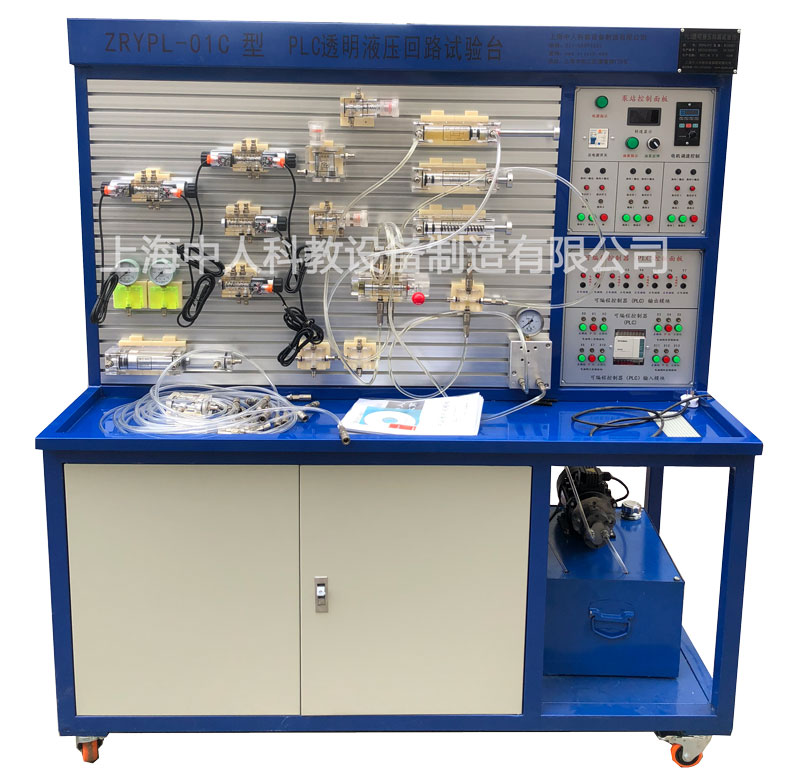

透明液壓實驗臺：供給試驗所需的安穩液壓動力。
串聯液壓缸：兩個或多個液壓缸串聯銜接，模擬同步運動。
分流集流閥：用于調理各個液壓缸的進油和回油流量，實現同步操控。
壓力表和流量計：用于監測和記載試驗過程中的壓力和流量變化。
操控體系：包含電氣操控柜和PLC操控器等，用于實現液壓體系的主動化操控和監測。
銜接管路：將各設備銜接起來，構成完整的液壓體系回路。
五、試驗過程
試驗預備
（1）查看試驗設備是否完全、完好，保證試驗安全。
（2）按照試驗原理圖，正確銜接各設備，保證管路銜接無誤、密封杰出。特別注意查看分流集流閥的銜接和調理范圍。
（3）發動液壓試驗臺，查看液壓動力供給是否正常。根據需要調整壓力和流量等參數。
（4）設置操控體系的參數，如運動速度、加速度等，以滿意試驗要求。
體系調試
（1）在無負載狀況下，發動液壓體系，觀察各液壓缸的運動是否平穩、無異常。查看分流集流閥的動作是否靈敏、牢靠。
（2）逐步加載，觀察各液壓缸在不同負載下的動作狀況，保證其同步功能安穩。一起注意觀察壓力和流量的變化狀況，及時調整操控參數。
（3）經過調整分流集流閥的調理手柄或操控體系中的參數設置，優化同步操控作用。
試驗操作
（1）將各液壓缸置于初始方位，保證同步回路處于預備狀態。
（2）發動試驗，觀察各液壓缸在同步回路的操控下是否可以實現同步運動。特別注意記載各液壓缸的運動速度、位移等要害數據。
（3）在試驗過程中，可以經過改變負載、調整操控參數等方法來觀察對同步精度的影響。嘗試不同的試驗條件，以取得更全面的試驗成果。
（4）重復試驗，驗證成果的牢靠性�？梢远啻芜\轉試驗并比較數據差異，以評估同步操控功能的安穩性。
試驗數據記載與剖析
（1）記載每次試驗中各液壓缸的運動速度、位移、壓力和流量等要害數據�？梢赃\用數據搜集體系或手動記載方法進行數據搜集。
（2）剖析試驗數據，計算同步差錯并評估同步精度。同步差錯可以經過比較各液壓缸之間的位移差或速度差來得到。一起剖析壓力和流量對同步精度的影響。
（3）與理論值進行對比，剖析差錯發生的原因�？赡艿脑虬至骷鏖y的調理差錯、液壓缸的制作差異、負載變化等。針對這些原因提出改善辦法，如優化分流集流閥的設計、進步液壓缸的制作精度等。
試驗總結
（1）總結試驗過程中遇到的問題及解決方法，共享試驗心得。特別強調在試驗中觀察到的同步操控作用和影響要素。
（2）剖析試驗成果，深入理解串聯液壓缸同步回路的作業原理和操控邏輯。討論同步操控技術在實際運用中的優勢和局限性。
（3）提出改善意見和主張，為后續試驗供給參閱。例如，可以主張改善分流集流閥的設計以進步同步精度，或優化液壓體系的布局以減少壓力丟失等。
六、試驗成果與剖析
經過本次試驗，咱們成功模擬了串聯液壓缸的同步回路作業過程。試驗成果表明，在適宜的操控參數和負載條件下，串聯液壓缸可以實現較好的同步運動。一起，咱們也發現了一些影響同步精度的要素，如分流集流閥的調理差錯、液壓缸的制作差異等。這些要素在實際運用中需要充分考慮和調整。
以上文章僅供參考，請以實際說明書步驟進行實驗。
