液體動壓軸承實驗臺,液體動壓軸承性能實驗裝置是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下液體動壓軸承實驗臺,液體動壓軸承性能實驗裝置。這樣能對用戶選型有非常大的幫助。
實驗?zāi)康模?
1. 了解液體動壓軸承油膜壓力的徑向分布情況；
2. 分析不同工況下油膜壓力分布的變化規律；
3. 為優化軸承設計和提高軸承性能提供實驗依據。
實驗原理：
液體動壓軸承工作時，由于旋轉元件和靜止元件之間的間隙中潤滑油的粘性和慣性力，潤滑油被擠壓在旋轉元件和靜止元件之間形成油膜。該油膜具有一定的承載能力，能夠平衡部分外載荷，從而提高軸承的抗摩擦性能和壽命。本實驗通過測量不同工況下軸承油膜的壓力分布，分析其變化規律，以指導軸承設計和優化。
實驗步驟：
1. 準備實驗設備：液體動壓軸承實驗臺、壓力傳感器、數據采集系統等；
2. 在軸承實驗臺上安裝好液體動壓軸承，并確保設備處于良好狀態；
3. 在軸承的適當位置布置壓力傳感器，以測量油膜的壓力分布；
4. 設定不同的轉速和載荷工況，并記錄實驗數據；
5. 通過數據采集系統實時采集壓力數據，并進行分析和處理；
6. 根據實驗數據繪制油膜壓力徑向分布曲線，并分析其變化規律；
7. 對比不同工況下的油膜壓力分布，分析其對軸承性能的影響；
8. 根據實驗結果提出優化建議，為軸承設計和改進提供參考。
實驗結果：
通過實驗，我們得到了不同工況下液體動壓軸承油膜壓力的徑向分布數據。繪制出的油膜壓力徑向分布曲線表明，在一定轉速和載荷條件下，油膜壓力呈現非線性分布，且存在一個最大壓力值。同時，我們也觀察到隨著轉速和載荷的變化，油膜壓力分布也發生變化。特別是當轉速增大或載荷增大時，最大油膜壓力值相應增大。此外，我們還發現油膜壓力分布與軸承的結構參數、潤滑油性質等因素密切相關。
實驗結論：
通過本實驗，我們深入了解了液體動壓軸承油膜壓力的徑向分布情況及其變化規律。實驗結果表明，優化軸承設計和提高軸承性能的關鍵在于合理控制油膜壓力分布。因此，在軸承設計過程中，應充分考慮工況條件、結構參數和潤滑油性質等因素對油膜壓力分布的影響。同時，為了進一步提高軸承性能，可以采取改進軸承結構、優化潤滑油選擇和使用等措施。這些措施有助于提高軸承的抗摩擦性能、降低摩擦損耗和延長軸承壽命。

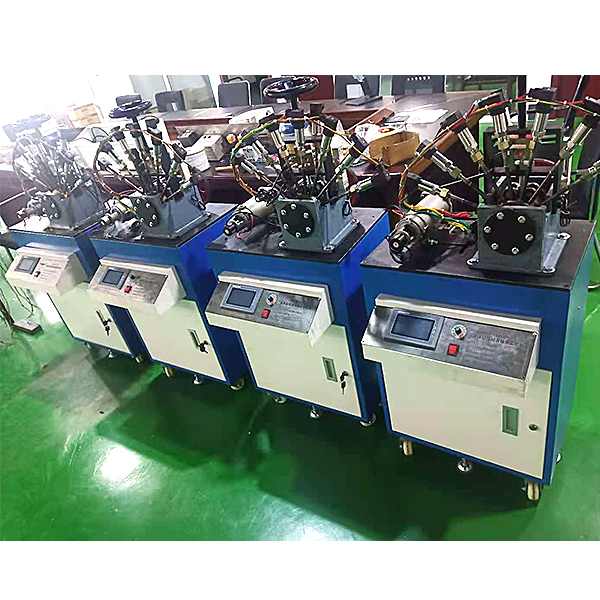

液體動壓軸承實驗臺的參數如下：
液體動壓軸承實驗臺性能特點：
1、智能動壓實驗臺可進行全自動檢測；
2、對性能參數變化曲線進行自動繪制；
3、有油膜壓力分布曲線的虛擬仿真；
4、摩擦狀態的觀察；
5、徑向、軸向油膜壓力分布和摩擦特征曲線的實測；
6、采用彈性加載系統，能有效減小主軸軸頸的變形；
7、采用軸承鋼承載環，有效地阻止了軸瓦變形并提高了檢測數據的真實性；
8、采用平衡套的平衡系統，保證了軸瓦的平衡，調整方便快捷，提高了檢測精度。
液體動壓軸承實驗臺實驗內容
1、觀察滑動軸承的結構，測量其徑向油膜壓力分布和軸向油膜壓力分布；
2、測定其摩擦特征曲線，特別低轉速能進行演示，能觀察并計算油膜厚度。
