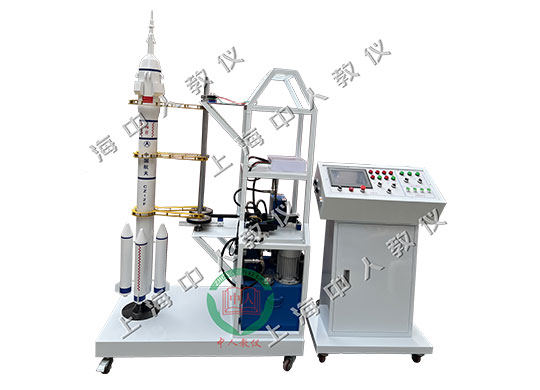

塔架電纜液壓實訓裝置,塔架電纜液壓實訓設備通過PLC控制液壓系統液壓缸活塞動作，經齒條-齒輪傳動機構，完成擺桿在65°擺動，水平桿擺開時間:13s~16s，水平擺桿擺回時間：25s~55s,液壓系統最大工作壓力：6.3Mpa,液壓系統工作壓力：2~4Mpa，同時控制系統監測擺桿狀態信息并在觸摸屏顯示及觸摸屏可控制。
（1）塔架電纜液壓實訓裝置,塔架電纜液壓實訓設備機械結構
擺桿機械結構包括豎直桿和水平桿兩部分。豎直桿左右各一根，上下由軸承固定豎直桿；水平桿左右上下各兩根，水平桿前端為弧形，水平桿后端固定在豎直桿上，液壓缸動作時，通過齒條-齒輪傳動機構使豎直桿動作從而實現水平桿擺開擺回。
（2）塔架電纜液壓實訓裝置,塔架電纜液壓實訓設備液壓系統
液壓泵站為2個0.75KV單相電機系統，2個電機可單獨工作或雙電機同時工作，這是模擬現實中當其中一個油路出現故障不能工作時，可以馬上啟動另一油路來保障設備的正常運轉；在泵站由電機帶動油泵，從而產生油壓（0~6.3MPa），通過電磁溢流閥使其保持壓力平衡，壓力變送器來監測輸出的壓力大小，溫度變送器來監測油液的溫度，液位變送器來監測油箱的油液；再由電磁換向閥控制液壓油流向，從而改變油缸的運動方向，借助齒條-齒輪輔助設施，完成擺桿擺開擺回。
（3）塔架電纜液壓實訓裝置,塔架電纜液壓實訓設備自控系統
擺桿液壓傳動裝置，控制系統實際由遠控臺、近控臺、故障模塊及電源模塊等組成，實訓系統中遠控臺信號采用在同一控制臺上開關實現，取消近控盒功能，實訓控制臺通過控制電磁換向閥改變擺桿的運行方向。單向節流閥調整擺桿運行速度；擺桿設行程檢測裝置，可檢測擺桿動作是否到位。
擺桿實訓系統中取消強脫機構，可模擬程控和地勤遠控功能，擺桿運行狀態信息可通過觸摸屏進行查看，實訓系統不設上位機。
（4）塔架電纜液壓實訓裝置,塔架電纜液壓實訓設備故障系統
故障系統由三種控制方式組成：分別為遙控模式、面板按鈕模式、手機控制模式（設備需要在有無線網的區域內）
1、可設置擺桿打開失效
2、可設置擺桿合攏失效
3、可設置泵站電機1啟動失效
4、可設置泵站電機2啟動失效
（5）塔架電纜液壓實訓裝置,塔架電纜液壓實訓設備PLC主控單元
電氣主控單元采用西門子PLC可編程序控制器與西門子模擬量輸入模塊控制，可與PLC微機通訊實現微機智能控制，也可與昆侖通態10.2寸觸摸屏控制，同時以液壓回路為控制對象，加強對觸摸屏與PLC控制可編程序控制器的學習及應用。
