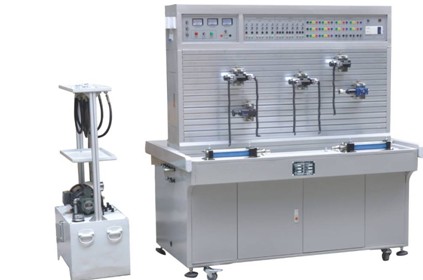

液壓傳動與PLC實訓裝置(工業型單面),液壓傳動綜合實驗教學設備

液壓傳動與PLC實訓裝置(工業型單面),液壓傳動綜合實驗教學設備概述

液壓傳動部分技術參數及指標集真實的液壓元件、各執行模塊、繼電器控制

單元、PLC編程及控制技術于一體，液壓元件成獨立模塊，均裝有帶彈性插腳的底板，實訓時可在通用鋁型材板上組裝成各種液壓系統回路，電機和泵軸承式連接（一體化）再和油箱固定在一起，油箱和控制屏單獨放置；帶有三相漏電保護，直流電源帶有過流保護，系統額定壓力為6.3Mpa。

液壓傳動與PLC實訓裝置(工業型單面),液壓傳動綜合實驗教學設備技術參數

1．輸入電源：三相五線，380V．允差±l0%，50Hz。

2．裝置容量：<2kVA。

3．變量葉片泵：壓力7MPa．排壁8mL/r，轉速1420r/min。

4．PLC選用三菱FX1N系列主機

5．電機：額定電壓380V．額定功率0.75kW，絕緣等級B

6．液壓泵站：最大容積90L．2mm鋼板、變量葉片泵及電機、油溫液面計、清潔蓋、空氣濾清器、耐震不銹鋼壓力表，L-HL46號液壓油。
