大眾捷達汽車驅動與傳動系統實訓臺,汽車驅動與傳動系統綜合實驗臺是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下大眾捷達汽車驅動與傳動系統實訓臺,汽車驅動與傳動系統綜合實驗臺。這樣能對用戶選型有非常大的幫助。
可采用各種車型

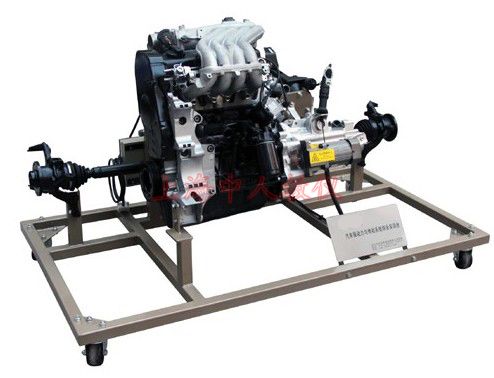

大眾捷達汽車驅動與傳動系統實訓臺,汽車驅動與傳動系統綜合實驗臺產品簡介：
該設備采用大眾捷達原車發動機和傳動系統實物進行剖面處理，全面展示發動機和傳動系統的組成結構。適合于汽車發動機和傳動系統理論教學和拆裝實訓的教學需要。
功能特點：
1. 采用真實的原車發動機和傳動系統實物進行剖面處理，充分展示發動機和傳動系統的組成結構。
2. 由三相齒輪減速感應電機帶動發動機曲軸做低速運轉，真實演示從發動機到驅動輪的動力傳遞過程。
3. 實訓臺驅動部分加裝安全防護罩。
4. 實訓臺提供了學員拆裝發動機和傳動系的工作平臺。
大眾捷達汽車驅動與傳動系統實訓臺,汽車驅動與傳動系統綜合實驗臺技術參數：
1. 外形尺寸：1600×1400×1200mm(長×寬×高)
2. 動力電源：三相四線(三相五線 380V±10% 50Hz)
3. 三相齒輪減速感應電機：
u 型 號：5IK120GN-C
u 額定電壓：AC 220V/380V 50Hz
u 額定功率：120W
u 額定轉速：50Hz 90/1400rpm 60Hz 90/1500rpm
u 減 速 比：30
4. 工作溫度：-40℃～+50℃
基本配置：
|
序號
|
名 稱
|
規格型號
|
單位
|
數量
|
|
1
|
原車發動機總成
|
大眾捷達
|
臺
|
1
|
|
2
|
手動變速器總成
|
大眾前驅
|
臺
|
1
|
|
3
|
離合器
|
|
個
|
1
|
|
4
|
主減速器
|
|
套
|
1
|
|
5
|
差速器
|
|
套
|
1
|
|
6
|
半軸
|
|
套
|
1
|
|
7
|
三相齒輪減速感應電機
|
5IK120GN-C
|
臺
|
1
|
|
8
|
驅動機構(帶安全防護罩)
|
|
套
|
1
|
|
9
|
三相漏電保護開關
|
DZ47LE-32
|
個
|
1
|
|
10
|
移動臺架(帶自鎖腳輪裝置)
|
1600×800×900mm (長×寬×高)
|
臺
|
1
|
