混合動力汽車能量控制策略示教板,混合動力汽車能量實驗臺是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下混合動力汽車能量控制策略示教板,混合動力汽車能量實驗臺。這樣能對用戶選型有非常大的幫助。

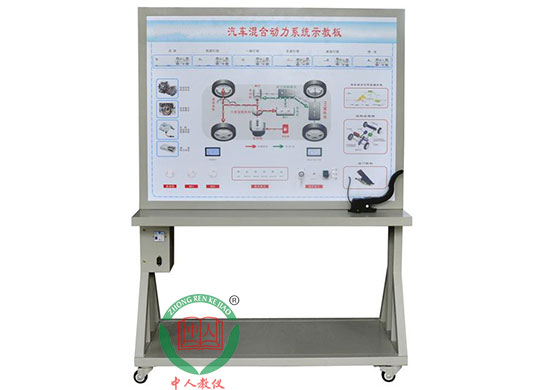

混合動力汽車能量控制策略示教板,混合動力汽車能量實驗臺

一、混合動力汽車能量控制策略示教板,混合動力汽車能量實驗臺概述
本設備可展示汽車油電混合動力系統，模擬油電混合系統的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車六種工況下的能量流動方向以及電動機的運行狀態，動態展示汽車混合動力系統工況。
適用于各院校對《新能源汽車與電力電子技術》混合動力汽車能量系統的教學需要。
 二、混合動力汽車能量控制策略示教板,混合動力汽車能量實驗臺結構組成
該設備由啟動開關、油門踏板、擋位開關、制動開關、數字轉速表、電流指示表等，并輔以發光二極管進行系統流向的動態指示，加速度傳感器、12V開關電源、大型彩色噴繪電路原理圖、控制面板、可移動臺架、使用操作手冊等。
 三、混合動力汽車能量控制策略示教板,混合動力汽車能量實驗臺功能特點
1.該設備完整展示了汽車混聯式混合動力系統，可以動態模擬混合動力系統的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車六種工況下的能量流動方向以及電動機、發動機以及發電機的運行狀態，動態展示汽車混合動力系統的特點和優勢。
2.示教板面板上安裝有點火開關、工況開關、油門踏板、擋位開關、制動開關、數字轉速表、電流指示表等，并輔以發光二極管進行系統流向的動態指示，還設有三臺模擬電機用來分別演示發動機、電動機以及發電機的工作狀態。
3.示教板面板外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的桌面，方便放置資料、輕型檢測儀器等。
四、混合動力汽車能量控制策略示教板,混合動力汽車能量實驗臺模擬演示內容
1．可模擬運行汽車油電混合動力系統，展示汽車油電混合動力系統的組成結構及原理。安裝發光二極管進行系統流向的動態指示。
2．操縱點火開關與調節開關，可模擬演示汽車油電混合動力系統的各工況工作過程。
3. 模擬油電混合動力系統系統啟動工作過程
4. 模擬油電混合動力系統低速行駛工作過程
5. 模擬油電混合動力系統一般行駛工作過程
6. 模擬油電混合動力系統全速行駛工作過程
7. 模擬油電混合動力系統減速行駛工作過程
8. 模擬油電混合動力系統停車行駛工作過程
9. 模擬油電混合動力系統制動回收工作過程
五、混合動力汽車能量控制策略示教板,混合動力汽車能量實驗臺技術規格
1.外接電源：交流220V±10% 50Hz(充電工況）
2.工作電壓：220V
3.工作溫度：-40℃～+50℃
4.外形尺寸：1240×600×1700mm(長×寬×高)
5.工作溫度：-40℃～+50℃
6.設備顏色：標準7032等
7.設備鋼管：40*40*3mm
8.設備機柜：1.5mm冷板沖壓成形，背面設置維修門；
9.移動腳輪：100*60mm
 六、基本配置(每臺)
