氣固相流化床催化反應實驗裝置,氣固相流化床反應實訓臺是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下氣固相流化床催化反應實驗裝置,氣固相流化床反應實訓臺。這樣能對用戶選型有非常大的幫助。
氣固相流化床催化反應實驗裝置,氣固相流化床反應實訓臺裝置功能 1、了解流化床反應器的工作原理及結構。
2、加氫、脫氫、氧化、烴化、芳構化、氨化等有機催化反應。

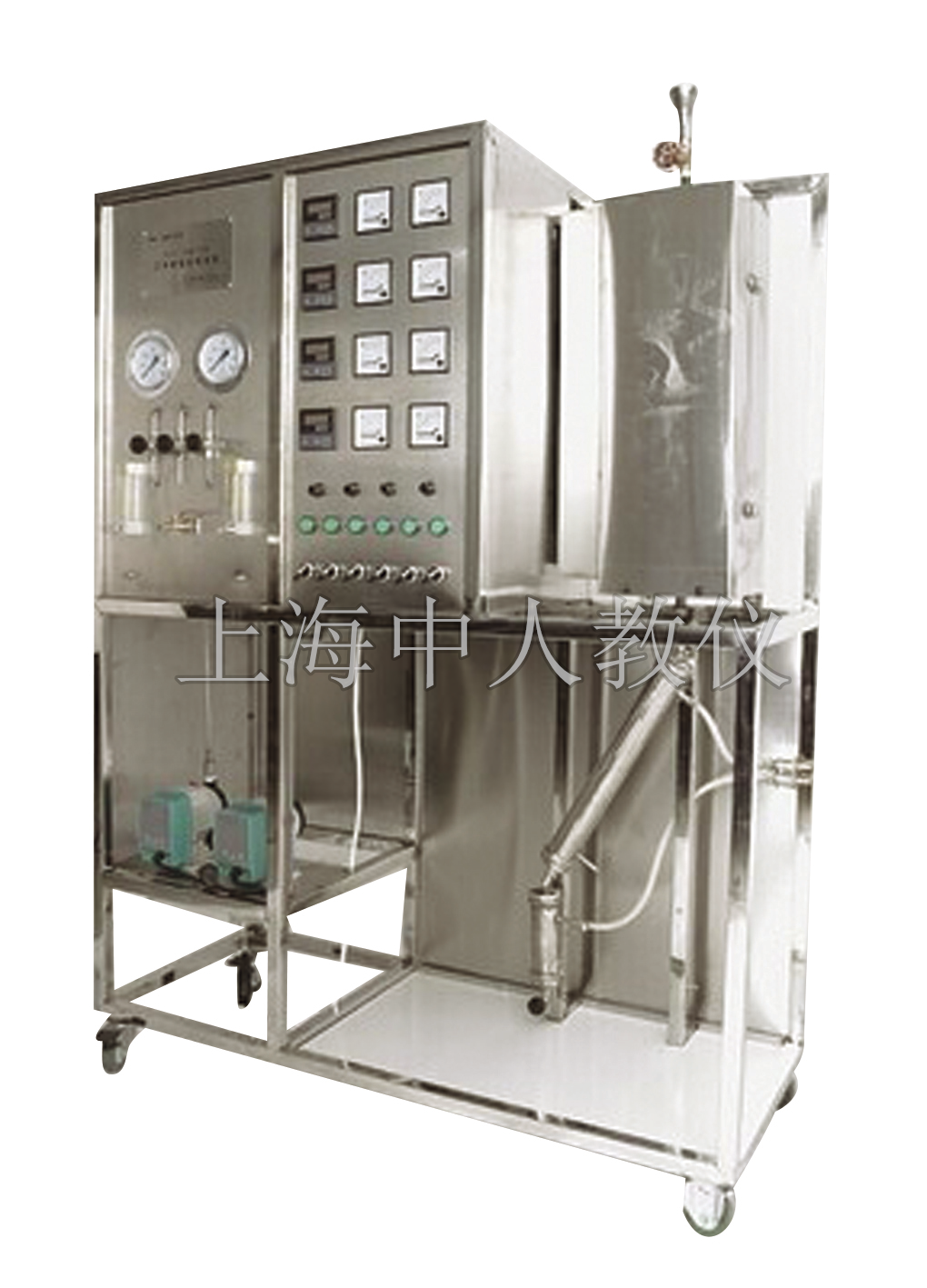

氣固相流化床催化反應實驗裝置,氣固相流化床反應實訓臺主要配置 流化床反應器、加熱爐、預熱器、蠕動泵、氣體流量計、濕式氣體流量計、溫控儀表、溫度傳感器、壓力表、管道閥門、不銹鋼框架及儀表控制柜。
公用設施 水：裝置需冷卻水，自帶和自來水管相連的接口。
電：電壓AC220V，功率4.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。
氣固相流化床催化反應實驗裝置,氣固相流化床反應實訓臺技術參數 1、流化床反應器：稀、濃相段直徑：Φ20mm、高350mm，擴大段直徑：Φ57mm，長200mm；熱電偶套管，Φ3mm，內插Φ1mm熱電偶，316L不銹鋼材質。催化劑裝載量：10-50ml。
2、流化床反應器加熱爐：ф300×600mm，開啟式，加熱功率(三段加熱)各1KW，加熱形式：碳化硅爐管+金屬內襯。內層為保溫層，外層為網孔防護層。最高使用溫度，900℃。
3、預熱器：304不銹鋼，內徑φ10mm，長度250mm，內有防返混及防溝流裝置；使用溫度：室溫-400℃，使用壓力，常壓。
4、流量計：采用LZB-3（40~400ml/min）型氣體流量計兩支,流量計自帶調節閥。
5、加料罐:體積1000ml，材質：石英玻璃，數量1個。
6、液體混合器：50 ml，材質：316L不銹鋼，數量1個。
7、產品冷凝器：316L衛生級不銹鋼，Φ76×200mm（316L內盤管）。
8、氣液分離器：500mL，316L衛生級不銹鋼。
9、加料泵：蠕動泵，轉速范圍0.1～50rpm，流量：0.2-10ml/min，數量1臺。
10、濕式氣體流量計：額定流量：0.2m3/h，容積：2L，精度：±1%。
11、不銹鋼防震指針壓力表0-0.4MPa，數量3個。
12、溫度傳感器：K熱電偶，顯示分度0.1℃。
13、管路閥門：316L不銹鋼精密卡套管和閥門。
14、智能溫控儀：30段時間程序控制功能，支持多種熱電偶和熱電阻輸入規格，具備自整定和數字濾波功能，具有高低溫報警功能，控溫精度0.25級，分辨率 0.1℃。數量：3塊。
15、溫度智能顯示系統1套：先進模塊化設計，測量精度0.25級，分辨率 0.1℃。
16、304不銹鋼儀表柜：各項操作及溫度、流量、壓力的顯示、調節、控制全在控制柜面板進行。
17、電器：接觸器、開關、漏電保護空氣開關。
18、外形尺寸：1500*550*1800mm(長×寬×高)，304不銹鋼框架，帶移動腳輪及禁錮腳。
19、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。
