用行程開關的順序動作回路

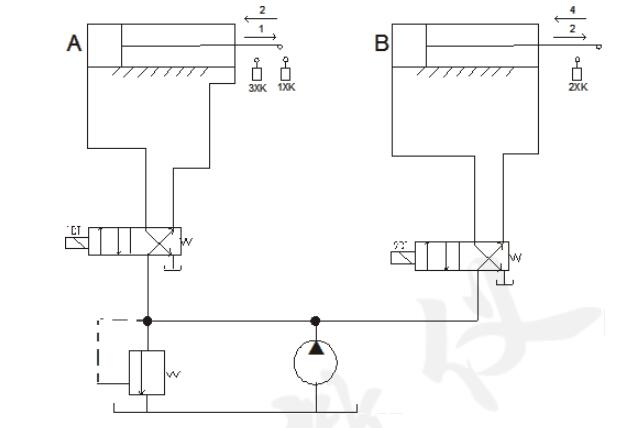

本實驗動作過程如下：首先按動電鈕（圖中未畫出），電磁鐵1DT通電，左位接入，壓力油流入液壓缸A左腔，右腔回油，實現動作I右行到終點時，缸A的擋鐵壓下行程開關1XK，電磁鐵2DT通電，液壓泵供油又進入缸B的左腔，缸B實現動作2，右行到終點，缸B活塞的擋鐵壓下行程開關2XK，電磁鐵1DT斷電，換向閥呈圖示狀態，壓力油進入缸A右腔，左腔回油，活塞返回，缸A實現動作3，左行到終點，缸A活塞的擋鐵壓下行程開關3XK，電磁鐵2DT斷電，壓力油又進入缸B的左腔，活塞返回，缸B實現動作4。
采用電器行程開關的順序動作回路，各缸順序由電氣線路保證改變電氣線路即可改變順序動作，并且調整行程，也比較方便。但這種回路的可靠性取決于電器元件，電氣線路比較復雜。
用行程閥的順序動作回路

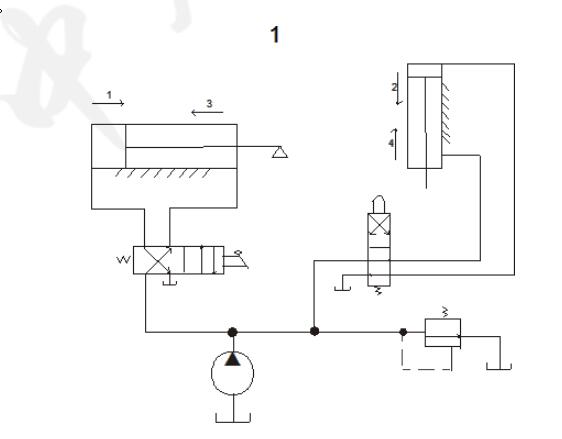

動作開始時，扳動換向閥，使其右位接入系統，水平液壓缸活塞向右移動（動作1），到達終點時撞塊把二位四通行程壓下，垂直液壓缸活塞向下運動（動作2），當手動換向閥換向以后，水平液壓缸向左退回（動作3），當撞塊離開行程閥的滾輪時，行程閥復位（圖示位置）垂直液壓缸活塞上升（動作4），實現了按1--2--3--4的順序動作。調節撞塊的位置，就可以控制動作2繼動作1之后開始的時間。
采用行程閥的順序動作回路，工作較可靠，但行程閥只能安裝在工作臺附近，另外改變動作順序也比較困難。
可以使用我們的透明液壓實驗臺進行實驗：
可進行的實驗項目如下：
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、用先導型溢流閥控制的換向回路。

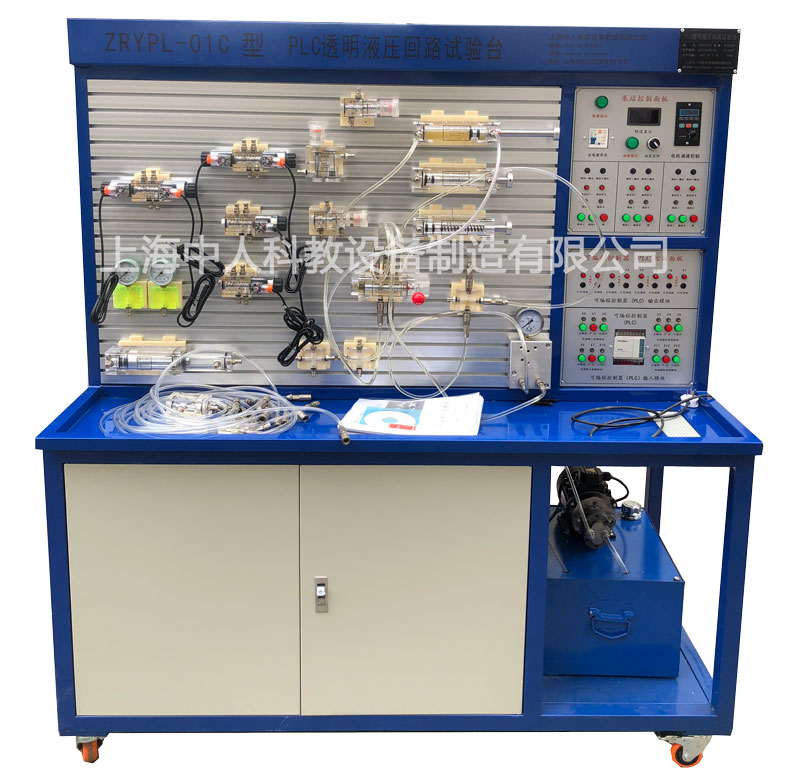

我公司的透明液壓實驗臺的液壓元件均采用透明有機玻璃制成，元件的結構均與真實工業液壓元件結構一樣，原理也與真實工業液壓元件原理一樣。
