多種凸輪機構動態測試實驗臺,凸輪機構實訓臺是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下多種凸輪機構動態測試實驗臺,凸輪機構實訓臺。這樣能對用戶選型有非常大的幫助。

多種凸輪機構動態測試實驗臺,凸輪機構實訓臺

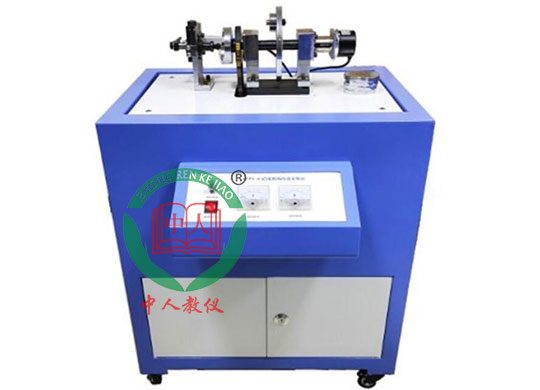

參考圖片

多種凸輪機構動態測試實驗臺,凸輪機構實訓臺實驗項目內容:

1.盤形凸輪機構:

(1)通過多媒體軟件對凸輪機構的運動參數進行優化設計。

(2)進行8種盤形凸輪機構推桿運動規律的的實測與仿真。

2.圓柱凸輪機構:

進行兩種圓柱凸輪機構推桿運動規律的實測與仿真。

多種凸輪機構動態測試實驗臺,凸輪機構實訓臺主要配置及技術參數:

1.盤形凸輪4個(8種運動規律) ;

2.推桿升程h=15;

3.光柵角位移傳感器1個5V/1000P /轉;

4.直線位移傳感器1個線性誤差<0.5%;

5.圓柱凸輪1個(2種運動規律) ;

6.帶減速器的直流電機功率90W;調速范圍: 0~ 200r/min;

7.外形尺寸:680x480x 720 mm;

8.質量65kg.
