伺服實訓室設備,步進伺服控制綜合實訓臺是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下伺服實訓室設備,步進伺服控制綜合實訓臺。這樣能對用戶選型有非常大的幫助。

伺服實訓室設備,步進伺服控制綜合實訓臺

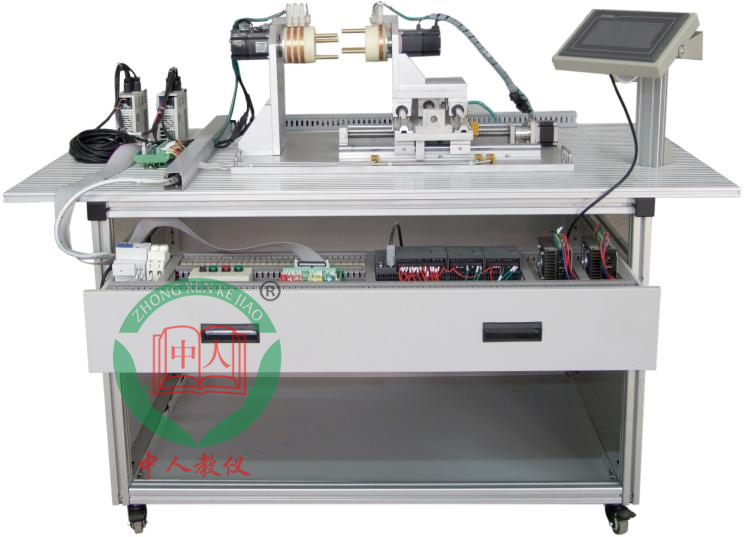

參考圖片

伺服實訓室設備,步進伺服控制綜合實訓臺集二軸定位模型、PLC、步進運動控制系統、伺服運動控制系統、人機界面、傳感器等技術于一體的實訓教學設備，適合機電一體化、電氣工程、自動化等專業實訓教學、課程設計與畢業設計。

伺服實訓室設備,步進伺服控制綜合實訓臺實訓項目
任務一：步進電機及驅動器的使用
1、步進電機及驅動器的選型
2、步進電機及驅動器控制回路的接線
3、步進電機驅動器的設置
4、PLC 控制步進電機的程序編寫
5、步進電機運行與調試
任務二：伺服電機及驅動器的使用
1、伺服電機驅動器及伺服電機的選型
2、伺服電機驅動器及伺服電機的接線
3、伺服電機驅動器參數設置
4、通過操作面板控制伺服電機的運行
5、使用伺服軟件控制伺服電機的運行
任務三：觸摸屏的使用
1、觸摸屏的安裝
2、觸摸屏供電電路連接
3、觸摸屏組態界面制作
4、觸摸屏與 PLC 通信參數設置
任務四：電氣控制電路的安裝和 PLC 編程
1、PLC•步進電機驅動器及伺服電機驅動器電氣電路連接
2、PLC•步進電機驅動器的二軸定位控制程序編寫
3、PLC•伺服電機驅動器的二軸定位控制程序編寫
4、基于 PLC 的步進電機二軸定位與伺服電機主軸對位控制程序編寫
5、基于伺服絕對位置系統的主軸對位控制程序編寫
6、基于觸摸屏控制二軸高速同步運轉程序編寫
任務五：系統調試與運行
步進伺服控制綜合實訓臺集二軸定位模型、PLC、步進運動控制系統、伺服運動控制系統、人機界面、傳感器等技術于一體的實訓教學設備，適合機電一體化、電氣工程、自動化等專業實訓教學、課程設計與畢業設計。
步進伺服控制綜合實訓臺組成及功能：
1、機構部分：包括實訓桌、工業鋁型材、網孔板、二軸定位模型（含精密滾珠絲桿、主軸同步機構、檢測傳感器、限位開關）等組成。
2、PLC 主機：主機 CPU224 DC/DC/DC（內置 14 路數字量輸入/10 路數字量輸出）+EM253定位模塊（2 只）。輸出四路高速脈沖，可控制步進機驅動器和伺服電機驅動器。
3、步進系統：ST-29 步進驅動器及 57BYG三相混合式步進電機兩套，用于 X、Y 軸驅動。
4、伺服系統：三菱MR-E-20A-KH003伺服驅動器及HF-KE23W1-S100 伺服電機兩套，用于主軸同步運行驅動。
5、人機界面：采用 64K 色 7寸彩色工業觸摸屏。
6、配二軸定位模型
伺服實訓室設備,步進伺服控制綜合實訓臺技術性能：
1、輸入電源：單相三線～220V±10% 50Hz
2、工作環境：溫度-10℃～+40℃相對濕度＜85%（25℃）海拔＜4000m
3、裝置容量：＜1.0kVA
4、整機尺寸：1200mm×800mm×1100mm
5、虛擬多用表參數：交流電壓量程檔位分：10、50、250、1000；直流電壓檔位分：0.25、1、2.5、10、50、250、1000；歐姆檔分：x1，x10，,100，,1000，,1K，x10K，x100K；電流表檔位：50μa、0.5、5、50、500；BATT：1.2-3.6V，RL=12Ω；BUZZ：R×3；紅外發射檢測功能：垂直角度±15°距離1-30cm；三極管測量孔。
