技術標題：[智能電網配電實訓系統,智能電網配電綜合實訓裝置]
智能電網配電實訓系統,智能電網配電綜合實訓裝置是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下智能電網配電實訓系統,智能電網配電綜合實訓裝置。這樣能對用戶選型有非常大的幫助。
智能電網配電實訓系統,智能電網配電綜合實訓裝置

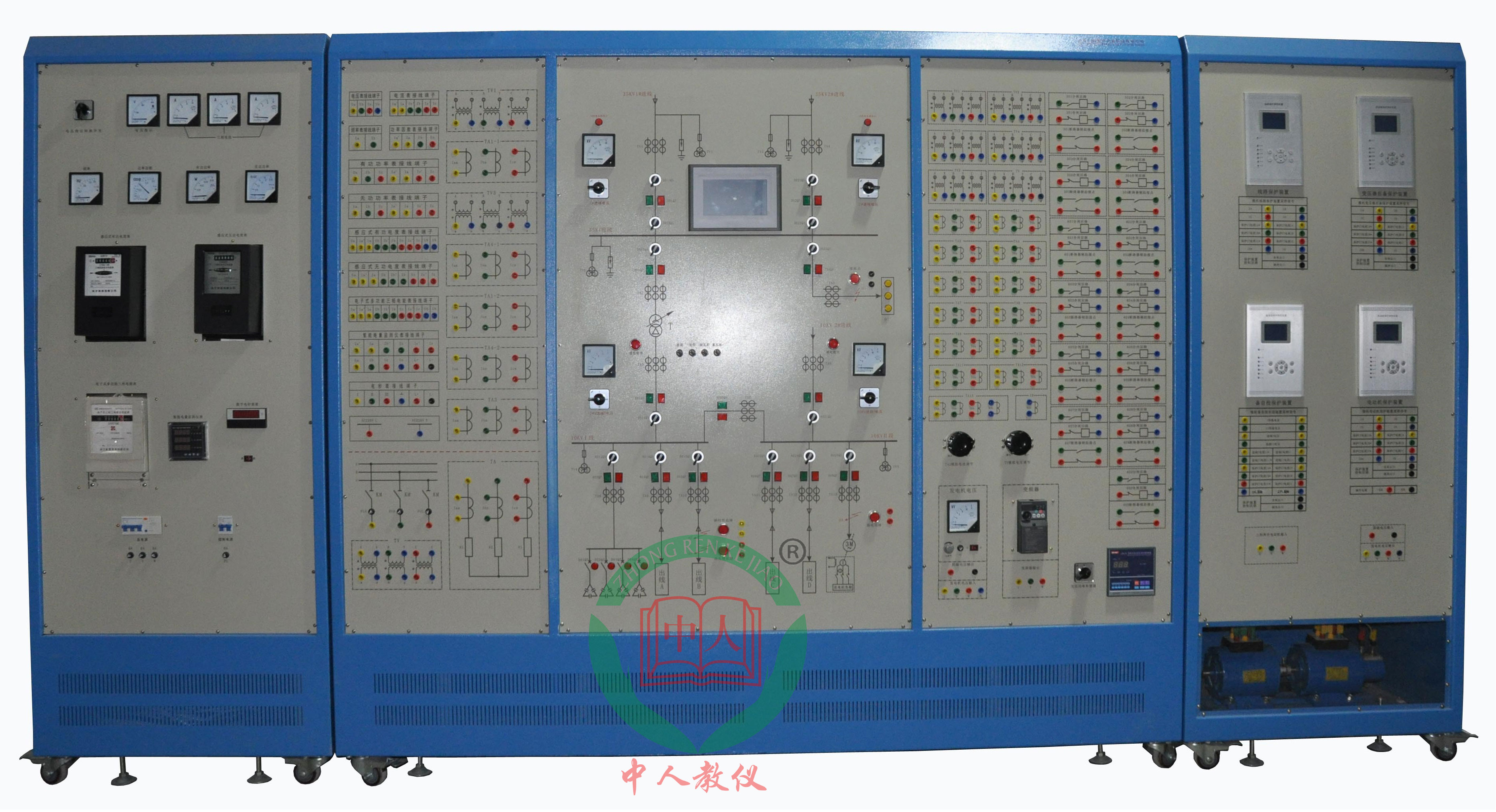

參考圖片
智能配電網二次部分配備真實微機保護測控設備，全面支持智能數字站的SV、GOOSE、MMS網絡、模型；按照真實的智能配電網過程層、間隔層、站控層組網、配線、組網構建配電網系統。
智能電網配電實訓系統,智能電網配電綜合實訓裝置參數要求：
1）屏體規格：1800mm*600mm*1500mm（高*寬*長）。
2）環境條件：
環境溫度：-20〜+50°C
相對濕度：月平均不大于90%。
最大相對濕度：95%，機殼表面無凝露。
平均相對濕度：55%
海拔高度：＜3000m
抗震烈變：＜8級
無火災、爆炸及化學等腐蝕性氣體。
3）配備安裝二次輔助設備（按鈕、轉換開關、指示燈）。面板區域劃分明確、至少包括主結線圖、操作控制、網絡設備、過程層設備、間隔層設備等幾個區域。
4）噴涂：所有的噴涂在機械振動以及熱和油的作用下均不會出現劃痕或變軟，噴涂的顏色根據站內其它屏柜顏色情況再定。
5）銘牌：置于屏面和屏內明顯位置；柜上所有插件、信號燈及其輔助元件都用中文標明其用途及名稱。
6）柜內的布線及端子：布線整齊、清晰、美觀，導線絕緣良好，無損傷，電流回路截面不小于2.5mm2和1000V耐壓絕緣絞線，其它回路截面不小于1.5mm2和1000V耐壓絕緣絞線。設備接線端部均標明其回路編號，編號正確，字跡清晰且不易褪色。接線端子每側接線為一根。一般設備的接線端子牢固可靠，端子導電體由抗氧化的銅質材料制造。屏內設有專用接地銅排。接地考慮到設備間的壓差和噪音，屏和設備配有接地端子。
7）操顯、模擬斷路器、配電變智能組件、饋線智能組件、電容器智能組件、數字化線路保護裝置、數字化站用變保護裝置、數字化電容器保護裝置均安裝于此屏上。
8）主結線圖釆用絲印方式印刷于屏體上，主結線圖至少包含10kV母線、10kV/0.4kV變壓器、電壓互感器、接地刀、斷路器、隔離刀閘出線，組成一個簡單的配電模型。
9）主結線圖上模擬斷路器、隔離刀閘、接地刀均釆用現場標準雙色指示燈，由操作機構控制。至少包含4個模擬斷路器、6個隔離刀閘、3個接地刀閘。
10）操作控制開關獨立布置于主結線圖上方，方便操作。模擬斷路器由自復位轉換開關控制，同時接受保護裝置和操作主機遠程跳合閘控制。隔離刀閘、接地刀由自鎖切換開關手動控制。
要求完成的實驗功能：
數字化繼電保護裝置、智能組件、通信及網絡設備等設備的原理實驗；
數字化繼電保護裝置、智能組件、通信及網絡設備等設備的配置實訓；
數字化繼電保護裝置、智能組件、通信及網絡設備等設備的功能調試實訓；數字化繼電保護裝置、智能組件、通信及網絡設備等設備的接口、通信規約調試實訓；
三層兩網測試和研究分析；
通信及網絡設備測試和研究分析；
IEC61850規約測試和研究分析；
配網自動化調度實驗；
智能電網故障復現；
智能配電網通信技術實驗；
智能配電網運行與控制實驗；
智能配電網調度控制和仿真分析實驗；
一、智能電網配電實訓系統,智能電網配電綜合實訓裝置單臺配置要求：
要求單臺包含3臺數字化繼電保護裝置、4臺數字化智能組件、1臺智能網關。
二、數字化繼電保護裝置參數要求：
機箱結構尺寸：210mm*250mm*178mm（4U機箱）。
正常工作溫度：0〜40°。
貯存及運輸：-25〜70°。
1功率消耗
交流電流回路：＜1VA/相：交流電壓回路：＜0.5VA/相
直流電源回路：＜15W/裝置（正常工作時）；
2電源條件
裝置正常使用對電源條件要求：交流
允許波動范圍：±10%
3裝置過載能力
交流電流回路：長期接通20A；熱穩定100A/10S；動穩定250A/10ms
交流電壓回路：1.5倍
直流電源回路：1.2倍
4測量精度
電流精度：0.1〜6A,0.5%；6〜100A,l%
電壓精度：6〜120V,0.5%,2〜6V或120〜150V，1%
有功功率：1%
有功功率：2%
有功電度：取決于脈沖表精度或1%
無功電度：取決于脈沖表精度或2%
頻率：±0.01Hz
5定值精度(按整定范圍，步長，精度順序列出)
電流定值：0〜99.99A 0.01 A ±5%
電壓定值：0〜150V 0.01V ±5%
零序電流：0.01〜1A 0.01A ±5%
頻率定值：45.50~50Hz 0.01Hz ±3%
時限定值：0.01-99.99S 0.01S <0.1 S,誤差<±20ms; >0.1S,誤差<±30%;
6工頻耐壓及抗電磁干擾性能
絕緣電阻：1100MQ/2500V
耐壓測試：2.0kV/50Hz/1min
共模：2.5kV/1MHz/2S
差模：1.0kV/1MHz/2S
輻射電磁場干擾：30〜500MHz 10V/m
靜電電場干擾：IV級15000V
快速瞬變干擾：±2kV
7裝置固有動作時間
從故障發生到保護跳閘或發出報警信號：27ms
輸出接點容量：DC220V/5A
總體基礎功能要求：
先進的可視化圖形編程軟件平臺，圖形組態編程實現保護控制功能開發，提供保護裝置基礎代碼，支持保護裝置二次開發。
完備的保護、測量、控制、通訊功能
支持IEC61850-9-2和IEC61850-9-2LE釆樣值報文格式
支持IEEE1588(IEC61588)和IRIG-B高精度同步對時
不低于7英寸彩色大屏。
整組動作時間：
差動保護：不大于30ms
距離I段（0.7倍整定值）動作時間：不大于30ms
零序過流I段：不大于25ms
相過流I段：不大于40ms
數據標準：DL/T860.92（IEC61850）組網及點對點
信號：點對點或組網模式下的GOOSE開入開出
采樣模式：數字釆樣和GOOSE開入開出；
對時方式：IRIG-B、IEEE 1588等。
三、數字化線路保護裝置（10kV）功能要求：
1電流保護
a）電流I、II、III段、加速段整定范圍：0.00〜99.99A,級差0.01A,誤差不超過±5%；
反時限整定范圍：0.00〜19.99A,級差0.01A,誤差不超過±5%；
b）時間元件整定范圍：電流I、II段：0.00〜9.99S,電流III段：0.00〜29.99S；級差0.01S,誤差不超過±1%;加速段：0.00-9.99S,級差0.01S,誤差不超過±1%;反時限：0.00〜4.99S,級差0.01S,誤差不超過±1%；
2過負荷保護
a）過負荷告警和跳閘電流整定范圍：0.00〜99.99A,級差0.01A,誤差不超過±5%：
b）過負荷告警時間元件整定范圍：0.00-19.99S,級差0.01S,誤差不超過±1%；過負荷跳閘時間兀件整定范圍：0.00〜9.99S,級差0.01 S>誤差不超過±1%;
3低頻減載保護
a）頻率定值整定范圍：45.00〜49.99Hz,級差0.01Hz,誤差不超過±5%；
b）動作時限整定范圍：0.00〜9.99S,級差0.01S,誤差不超過±1%；
c）閉鎖電流整定范圍：0.00〜99.99A,級差0.01A,誤差不超過±5%；
d）閉鎖電壓整定范圍：0.0〜99.9V,級差0.1V,誤差不超過±5%；
e）滑差頻率整定范圍：0.00〜9.99Hz,級差0.01Hz,誤差不超過±1%；
4三相一次重合閘
a）重合閘延時整定范圍：0.00〜9.99S,級差0.01S,誤差不超過±1%；
b）重合閘同期角整定范圍：0.00〜39.99°,級差0.01°,誤差不超過±5°；
c）無壓定值整定范圍：0.0〜29.9V,級差0.1V,誤差不超過±5%；
5其他保護
a）低電壓定值整定范圍：0.0〜89.9V（該電壓為線電壓），級差0.1V,誤差不超過±5%；
b）零序過壓定值整定范圍：100.0〜199.9V（該電壓為線電壓），級差0.1V,誤差不超過±5%；
c）低電壓時限整定范圍：0.00〜29.99S,級差0.01S,誤差不超過±1%:零序過壓時限整定范圍:0.00〜99.99S,級差0.01S,誤差不超過±1%;
四、數字化站用變保護裝置功能要求：
1差動保護
a）差動速斷保護、最小Id、Ir整定范圍：0.00-99.99A,級差0.01A,誤差不超過±5%；
b）比例系數整定范圍：0.00〜0.99；
2過負荷保護
a）過負荷告警、過負荷跳閘、過負荷啟動風冷、過負荷閉鎖調壓、差流告警整定范圍：0.00〜9.99A,級差0.01A,誤差不超過±5%；
b）時間元件整定范圍：過負荷告警、過負荷跳閘、過負荷啟動風冷、過負荷閉鎖調壓、差流告警：0.00〜99.99S,級差0.01S,誤差不超過±1%;
五、數字化電容器保護裝置功能要求：
1電流保護
a）電流I、II、III段、不平衡電流整定范圍：0.00〜99.99A,級差0.01A,誤差不超過±5%；
b）時間元件整定范圍：電流I、II＞不平衡電流：0.00〜9.99S,電流III段：0.00〜29.99S；級差0.01S,誤差不超過±1%;
2電壓保護
a）低電壓定值整定范圍：0.0—89.9V（該電壓為線電壓），級差0.1V,誤差不超過±5%；
b）過電壓、不平衡電壓定值整定范圍：90.0〜199.9V（該電壓為線電壓），級差0.1V,誤差不超過±5%；
c）時間元件整定范圍：低電壓、過電壓、不平衡電壓：0.00〜99.99S；級差0.01S,
誤差不超過±1%；
六、數字化智能組件 參數要求：
結構尺寸：約21 OmmX 250mm X 178mm；
正常工作溫度：-20〜60°C；
工作電源：交流220V；允許偏差：-10%~+10%；不大于50W；
額定傳輸延時時間：W2ms
智能組件適應的跳合閘電流范圍：0.5〜4A
智能組件動作時間：W7ms
至少配置-路數據輸入接口：光纖接口。用于接收電力網信號仿真軟件所傳輸?shù)臄?shù)據。
至少配置二路數據輸出接口：光纖接口。用于與SV和GOOSE網絡連接。
釆集功能：將互感器輸出的電壓、電流信號合并，輸出同步釆樣數據。用于線路、變壓器和電容器等間隔電氣量的釆集，只發送本間隔的電氣量數據。-般包括三相電壓Uabc,三相保護電流labc、三相測量用電流I、同期電壓UL、零序電壓U0、零序電流10 O
組網口：自帶2路光纖以太網，用于通過交換機連接SMV/GOOSE網；
點對點口：配置多路光網口，支持IEC61850-9-2協議；
七、智能網關功能要求：
站內通信支持DL/T860
數學運算和邏輯運算
信號合并計算
支持多種方式對時
遠動功能
繼電保護故障信息
協議轉換
在線監測
測量數據集中器
告警直傳
遠程瀏覽
源端維護
程序化控制。
