透明液壓系統綜合實訓裝備（單面）,透明液壓傳動演示系統是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下透明液壓系統綜合實訓裝備（單面）,透明液壓傳動演示系統。這樣能對用戶選型有非常大的幫助。

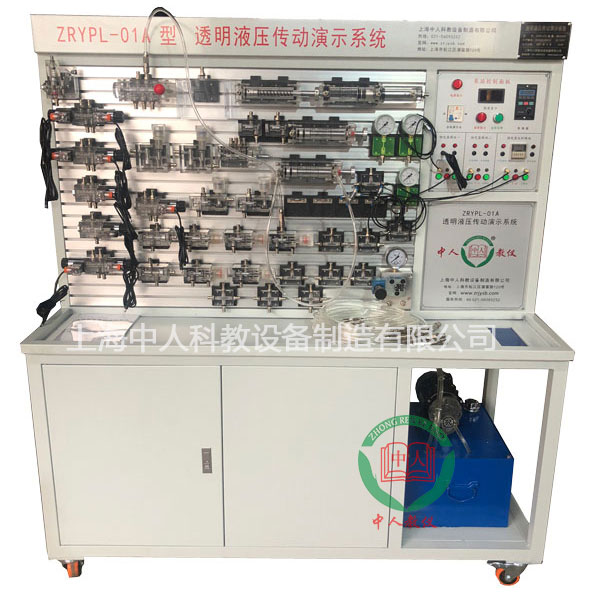

透明液壓系統綜合實訓裝備（單面）,透明液壓傳動演示系統

液壓系統的作用
液壓系統是通過改變壓強來增大作用力。一個完整的液壓系統由五個部分組成，即動力元件、執行元件、控制元件、輔助元件和液壓油。
液壓系統分類
液壓系統主要可以分成兩大類，一個是液壓傳動系統，另一個是液壓控制系統。液壓傳動系統以傳遞動力和運動為主要功能。通常所說的液壓系統主要指液壓傳動系統。
動力元件
動力元件的作用是將原動機的機械能轉換成液體的壓力能，指液壓系統中的油泵，它向整個液壓系統提供動力。液壓泵的結構形式一般有齒輪泵、葉片泵、柱塞泵和螺桿泵。
執行元件
執行元件(如液壓缸和液壓馬達)的作用是將液體的壓力能轉換為機械能，驅動負載作直線往復運動或回轉運動。
控制元件
控制元件(即各種液壓閥)在液壓系統中控制和調節液體的壓力、流量和方向。根據控制功能的不同，液壓閥可分為壓力控制閥、流量控制閥和方向控制閥。壓力控制閥包括溢流閥(安全閥)、減壓閥、順序閥、壓力繼電器等；流量控制閥包括節流閥、調整閥、分流集流閥等；方向控制閥包括單向閥、液控單向閥、梭閥、換向閥等。根據控制方式不同，液壓閥可分為開關式控制閥、定值控制閥和比例控制閥。
輔助元件
輔助元件包括油箱、濾油器、冷卻器、加熱器、蓄能器、油管及管接頭、密封圈、快換接頭、高壓球閥、膠管總成、測壓接頭、壓力表、油位計、油溫計等。
液壓油
液壓油是液壓系統中傳遞能量的工作介質，有各種礦物油、乳化液和合成型液壓油等幾大類。
透明液壓系統綜合實訓裝備（單面）,透明液壓傳動演示系統

一、透明液壓系統綜合實訓裝備（單面）,透明液壓傳動演示系統主要技術參數

1、電源：AC220V  50Hz

2、直流電源：輸入AC220V  輸出DC24V/2A

3、液壓實驗油泵電機功率：250W  配有專用的穩壓直流電機調速器

調速范圍：0－1700r/min

4、實驗工作時離液壓實驗臺1.5m遠處噪聲≤58dB。

5、實驗油路液流壓力要求需0.5－1Mpa（油泵最高壓力：Pmax=2.5Mpa）

6、電磁換向閥：AC24V   吸力30N

7、實驗臺外型尺寸：1330mm×650mm×1750mm

二、透明液壓系統綜合實訓裝備（單面）,透明液壓傳動演示系統主要特點

1、透明液壓傳動演示系統主要由實驗桌、實驗臺、液壓元件和電器控制器件等組件組成。

2、實驗桌、實驗臺為鐵質雙層亞光密紋噴塑結構，實驗桌柜內存放液壓元件等。

3、備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。

4、實驗元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實驗組裝回路快捷、方便。

5、實驗控制單元采用獨立的繼電器控制單元進行電氣控制。

三、液壓基本實驗的換向回路

1、用手動換向閥的換向回路。

2、用中位機能換向閥的用鎖回路。

3、用液控平向閥的閉鎖回路。

4、壓力調定回路。

5、二級壓力控制回路。

6、用減壓閥的減壓回路。

7、用增壓缸的增壓回路。

8、用H型換向閥的卸載回路。

9、進油節流調速回路。

10、回油節流調速回路。

11、調速齒輪泵的換向調速回路。

12、調速齒輪泵和調速閥組成的復合調速回路。

13、流量閥短接的速度換接回路。

14、用調速閥串連聯的二次進給同路。

15、用調速閥并聯的二次進給同路。

16、用順序閥的順序動作回路。

17、用壓力繼電回的順序動作回路。

18、用行程開關控制的順序動作回路。

19、用行程換向閥的順序動作回路。

20、串聯液壓缸的同步回路。

21、用先導型溢流閥控制的換向回路。

五、透明液壓配置清單
