工業自動化網絡通訊平臺,西門子1500工業自動化網絡通訊實驗裝置是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下工業自動化網絡通訊平臺,西門子1500工業自動化網絡通訊實驗裝置。這樣能對用戶選型有非常大的幫助。

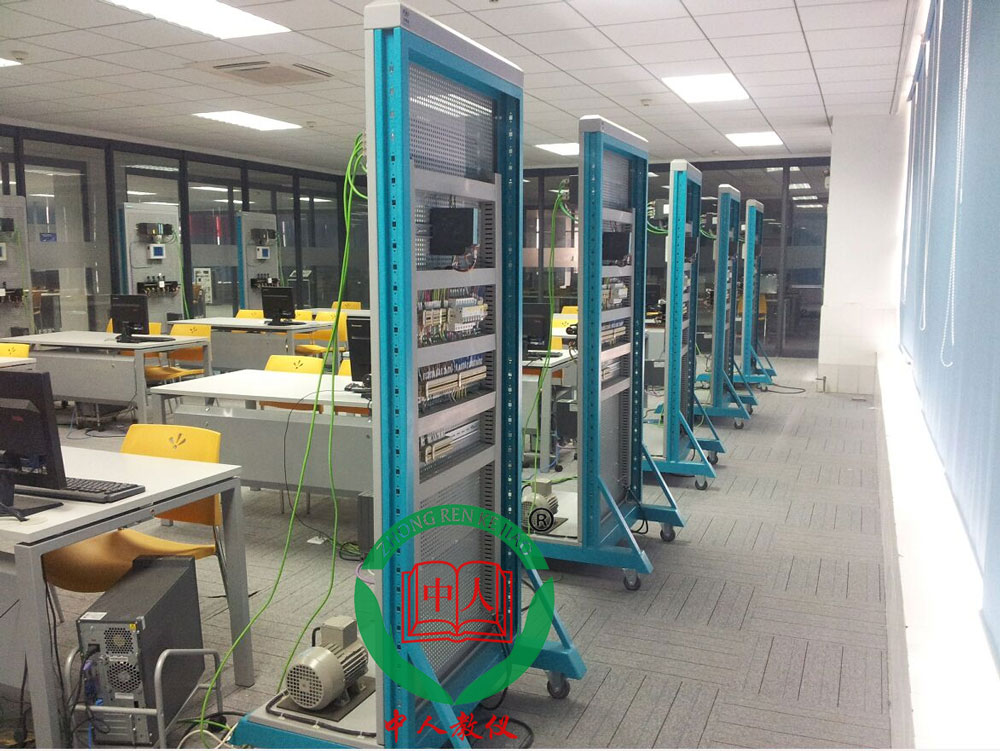

參考圖片
一、工業自動化網絡通訊平臺,工業自動化網絡通訊實驗裝置概述
設備采用網孔板機構，系統硬件模塊大部分安裝在網孔板上，安裝便捷，可培養學生安裝、接線的操作能力，提高學生實際動手能力，同時用戶可根據實際的需要增減相應的模塊，實現二次設計和開發。
二、工業自動化網絡通訊平臺,工業自動化網絡通訊實驗裝置技術性能
1.輸入電源：單相 ～220V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3.裝置容量：＜1.0kVA
4.外形尺寸：900mm×600mm×1800mm
三、 工業自動化網絡通訊平臺,工業自動化網絡通訊實驗裝置控制板
控制板整體是由鋼材框架、網控板、組建面板、電氣保護搭建而成。
組件面板采用鋁質噴塑、不易發生變形和磨損，面板上標有名稱，指示明確，操作、維護方便；
鋼材框架與網控板均采用雙層亞光密紋噴塑結構，網孔板上可以根據任務要求調整上面安裝的設備，自動化設備包括PLC、人機界面、變頻器、工業交換機、開關電源等目前工業控制系統上最常用的設備，完成電氣控制線路的連接。
電氣保護包含一下功能：
1)短路保護：
自動重合閘漏電保護器在電流大于額定電流的3倍時，自動重合閘漏電保護器在0.1秒內斷開， 比一般的空氣開關或保險絲快10倍以上保證設備的安全性。
2)漏電保護：
線路發生15～30mA的漏電時，自動重合閘漏電保護器在0.1秒內斷開。（漏電不動作電流：15mA，漏電動作電流：30mA。）
3)過流/載保護：
電流大于額定電流1.15倍時，自動重合閘漏電保護器將在3S內斷開；如果持續時間超過3秒，或期間大于3倍額定電流，自動重合閘漏電保護器即斷開實施保護。
4)過壓保護：
供電電壓高于280V±5V時，自動重合閘漏電保護開關斷。電壓降回正常后，自動重合閘漏電保護器自動合閘通電。
5)欠壓保護：
供電電壓低于150V±5V時，自動重合閘漏電保護器斷開。電壓回升正常后自動重合閘漏電保護器自動合閘，通電運行狀態正常。
6)合閘前檢測：
自動重合閘漏電保護器在合閘前對線路電壓進行檢測，當供電電壓異常過壓、過壓情況時，將封鎖合閘并報警；故障未經排除，則無法合閘通電。當故障排除時，開關將自動合閘通電。
7)自動重合閘特性：（可調試）
線路發生瞬間漏電或瞬間沖擊(如雷電、插座跳火等)而可能有危險時，自動重合閘漏電保護器立即斷開；故障過后，線路如是安全，自動重合閘漏電保護器會自動重新合閘通電。合閘次數為無限次
8)手動通斷性能：
(1)手動按下試驗按鍵漏電時，零線與火線相應斷開，無輸出。60秒后自動合閘，自動重合閘保護器工作狀態正常。
(2)手動關閉電源開關后，兩路繼電器同時斷開，無輸出。通斷動作時間少于0.1秒。重新起動開關電源，兩路同時輸出。
五、實訓項目
1)S7-1500基本應用實訓
2)S7-1500 PLC數字量控制應用
3)S7-1500模擬量輸入/輸出的控制
4)變頻器功能參數設置與實操實訓
5)變頻器無級調速實訓
6)ET200的基本邏輯編程
7)ET200模擬量控制
8)變頻器外部端子點動控制實訓
9)變頻器多段速調速實訓
10)基于PLC模擬量方式的變頻器調速控制
11)基于PLC通信方式的多段速選擇變頻器調速
12)基于PLC通信方式的變頻器開環調速
13)基于PLC通信方式的變頻器開環調速
14)觸摸屏操作面板系統介紹
15)觸摸屏通信與變量設置實訓
16)觸摸屏過程控制畫面設計實訓
17)PLC、觸摸屏、變頻器綜合用的實訓
