全光網配線端接實訓裝置,網絡布線綜合實訓臺

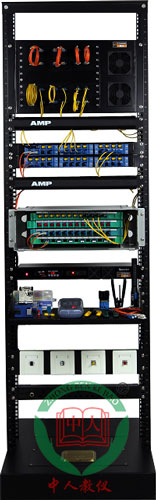

參考圖片

一、全光網配線端接實訓裝置,網絡布線綜合實訓臺技術規格：

外型尺寸:長600mm,寬530mm,高1800mm

電壓/功率:交流220V/50W

配套設備:6U光纖配線端接實驗儀1臺、網絡理線環2個、8口PDU電源插座1個、12口SC+12口ST組合式光纖配線架2臺、48口SC光纖配線箱1臺、光纖信息插座4個、機架式數碼播放器1臺、零件/工具盒1個、電源地插1套。

二、全光網配線端接實訓裝置,網絡布線綜合實訓臺實訓功能

1）裝置可進行光纜配線和熔接實訓、光纖性能測試實訓

2）兩個光纖配線架之間相互連接進行熔接操作實訓，也能與其它光纖配線架相互連接進行熔接操作實訓，既能安裝室外光纜，也能安裝室內光纜

3）能夠進行光纖、光纜識別實訓，光纖熔接工具識別實訓，光纖接續操作實訓，光纖端子與光配線架和機柜拆裝實訓，盤纖操作實訓

4）光纖跳線連接操作實訓，多模光纖性能測試實訓，單模光纖性能測試實訓

5）開放式機架立柱具有橋架布線實訓功能和安裝網絡插座功能

6）設備兩側立柱預設20個Φ25穿線孔，能夠?qū)崿F(xiàn)PVC管/鋼管暗埋穿線模擬實訓功能

7）具有實訓考核評定功能，設備內置WIFI無線信號或者RS485傳輸模塊，教師可通過上位機考核系統，實時監測多組學生實訓情況，同時支持各類競賽現場實施評判、管理、打印功能。

三、全光網配線端接實訓裝置,網絡布線綜合實訓臺特點

1）裝置選用19英寸開放式落地型機架，外形尺寸：長0.6米，寬0.53米，高1.8米。機架下部有4個地腳螺絲固定，保證設備牢固，能夠承受實訓打線沖擊力。

2）6U光纖配線端接實驗儀1臺，8路多種光纖跳線和鏈路同時測試功能，配置的LED指示燈具有持續和間斷閃爍兩種顯示功能，直觀測試各種光纖跳線和復雜光纖鏈路通斷。測試結果以WIFI無線信號或者RS485傳輸至教師計算機管理端軟件中。

3）配置48口光纖配線箱(ODF)、12口SC+12口ST組合式光纖配線架、多種光纖信息插座，能夠同時搭建多路多種復雜光纖鏈路，進行光纖熔接和冷接實訓，光纖通信工程施工安裝與測試實訓。

4）配置了常用工程器材，包括組合式光纖配線架，48口光纖配線箱，SC、ST、FC、LC等多種光纖耦合器，多種光纖信息插座等專業器件，達到理論教學與工程相結合的良好效果。
